Popis produktu

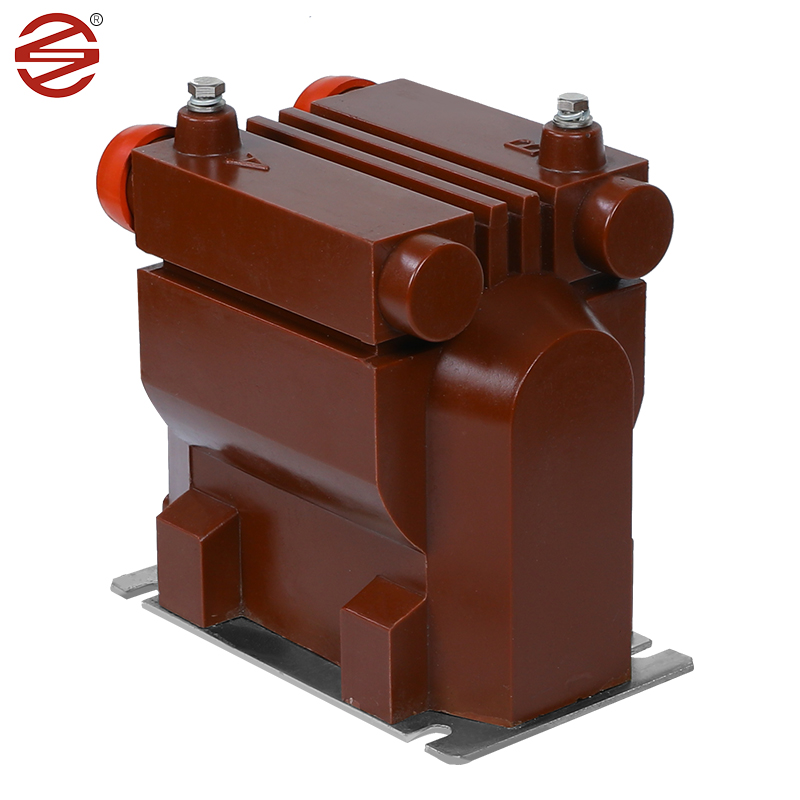

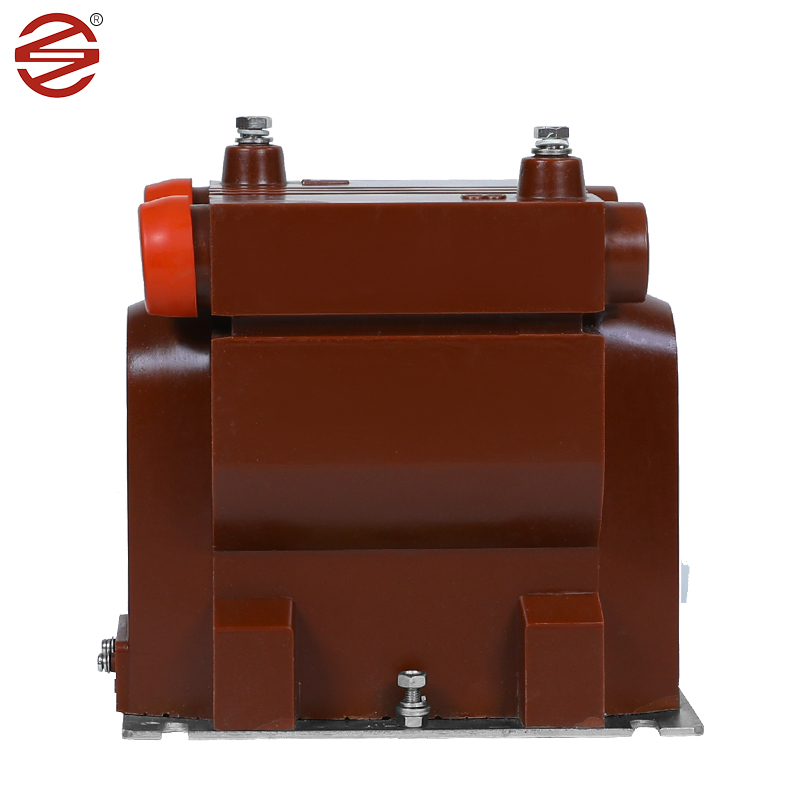

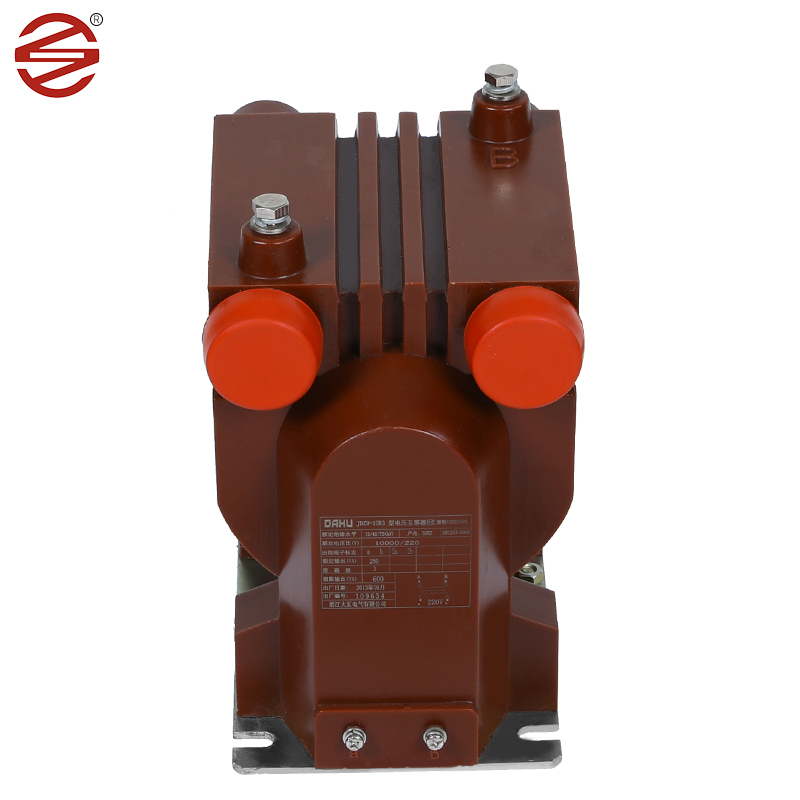

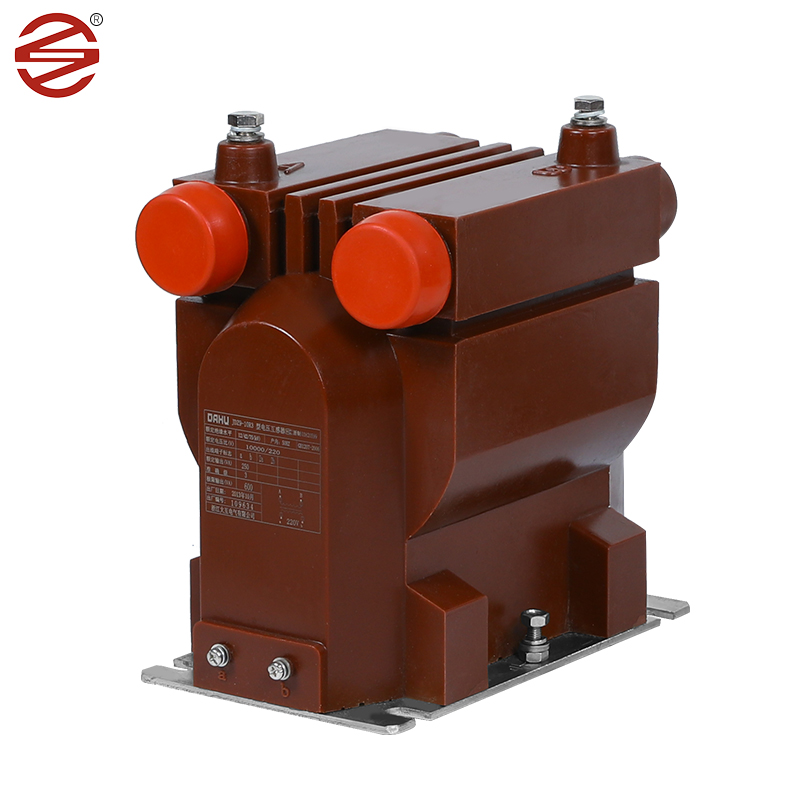

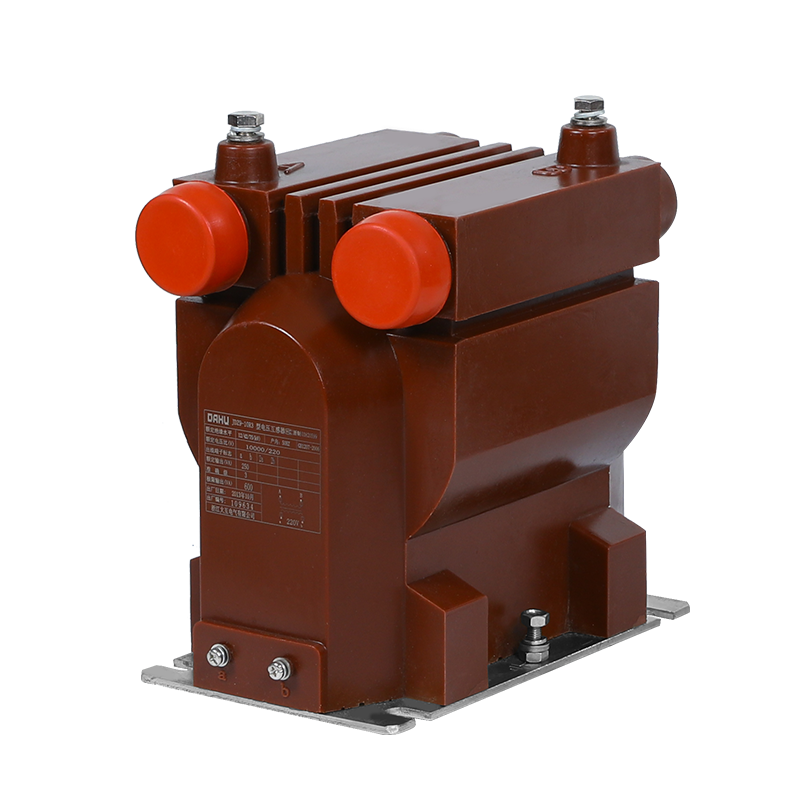

10kV PT vyrobený spoločnosťou Dahu Electric je nevyhnutnou súčasťou v vnútorných spínacích skriniach a zohráva kľúčovú úlohu v moderných elektrických systémoch. Meria nielen napätie, ale vykonáva aj dôležité úlohy, ako je monitorovanie elektrickej energie a zabezpečenie hladkej prevádzky ochranných relé v jednofázových aj trojfázových striedavých systémoch.

Okrem svojich funkčných schopností je 10 KV PT od spoločnosti Dahu Electric známa svojím záväzkom voči kvalite a inováciám. Zahŕňa pokročilé funkcie, prechádza prísnym testovaním a spĺňa priemyselné štandardy, čím zabezpečuje spoľahlivý výkon.

Úvod produktu

Oceľový plech s kremíkovým valcom valcovaný za studena: 10 kV PT často používa ako jadro kremíkovú oceľovú vrstvu valcovanú za studena ako svoje jadro kvôli svojim vynikajúcim magnetickým vlastnostiam. Tieto materiály vykazujú vysokú priepustnosť a nízku stratu jadra, vďaka čomu sú ideálne na efektívny prenos energie. Majú nižšie slučky hysterézy a straty magnetizácie v porovnaní s inými možnosťami, čo vedie k menšiemu odpadu z energie a nižšej spotrebe energie.

Epoxidová živici: Epoxidová živica má vynikajúce dielektrické vlastnosti a mechanickú pevnosť, je prvou voľbou izolačného materiálu 10 kV Pt. Epoxidové odliatky poskytujú spoľahlivú izoláciu, ktorá chráni vnútorné komponenty pred elektrickým rozkladom a faktormi životného prostredia.

Meď: Vodiče medi sa zvyčajne používajú na vinutie v 10 kV pt. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú trvanlivosť, čo umožňuje efektívny prenos prúdových signálov pri zdržiavaní prevádzkových napätí.

Materiál (epoxidová živici): 10 kV PT Používajte kryty vyrobené z epoxidovej živice, ktorá má vynikajúce izolačné vlastnosti a môže zabrániť priechodu prúdu alebo napätia pre bezpečné obvody. Je tiež odolný voči vysokým teplotám a korózii a má dobrý tesniaci výkon pre vodotesné a vlhké schopnosti. Epoxidové transformátory sú ľahšie a ľahšie sa inštalujú a udržiavajú v porovnaní s olejovými transformátormi.

Nadradenosť produktu

Náš produktový pokovovanie skrutiek a spodnej dosky dosahuje 8UM/min, čo je viac odolné voči vlhkosti a odolné voči hrdzi. Gloss je lepší.

1.	Aplikácia	Meranie
2.	Inštalácia	Vnútorné.
3.	Izolácia	Odliať živicu
4.	Typ	Indukcia napätia
5.	Výstavba	Suchý odliatok epoxidovej živice
6.	Počet fáz	Singe Phase (1 set = 3 č.)
7.	Časť	50 Hz
8.	Namontovaný	Podporovanie na konštrukcii portálu
9.	Systém primárneho hodnoteného napätia	11 kV (fáza do fázy)
10.	Systém primárne maximálne napätie	12 kV (fáza do fázy)
11.	Systémové pozemšťany	Účinne uzemnený
12.	Základná izolácia (impulz vydrží Napätie)	75 kV
13.	Frekvencia výkonu vydrží napätie	28 kV
14.	Neutrálny koniec primárneho vinutia, pre priame pripojenie k zemi	Izolovaný, aby vydržal 10 kV Nízkofrekvenčný test.
15.	Typ sekundárneho vinutia	Jednorazové vinutie
16.	Transformačný pomer	11 kV // 3/0,11 kV/3
17.	Vzdialenosť	25 mm/kV (minimálne)
18.	Hodnotené sekundárne bremeno	7,5 až 10 VA
19.	Limitný faktor napätia	1,2 nepretržitý a 1,5 na 30 sekúnd
20.	Trieda presnosti	0,2 pre meranie.
21.	Norma	Návrh, výroba, testovanie, inštalácia a Výkon je v súlade s najnovšími Vydania IEC 61869-1 a IEC 61869-3.
