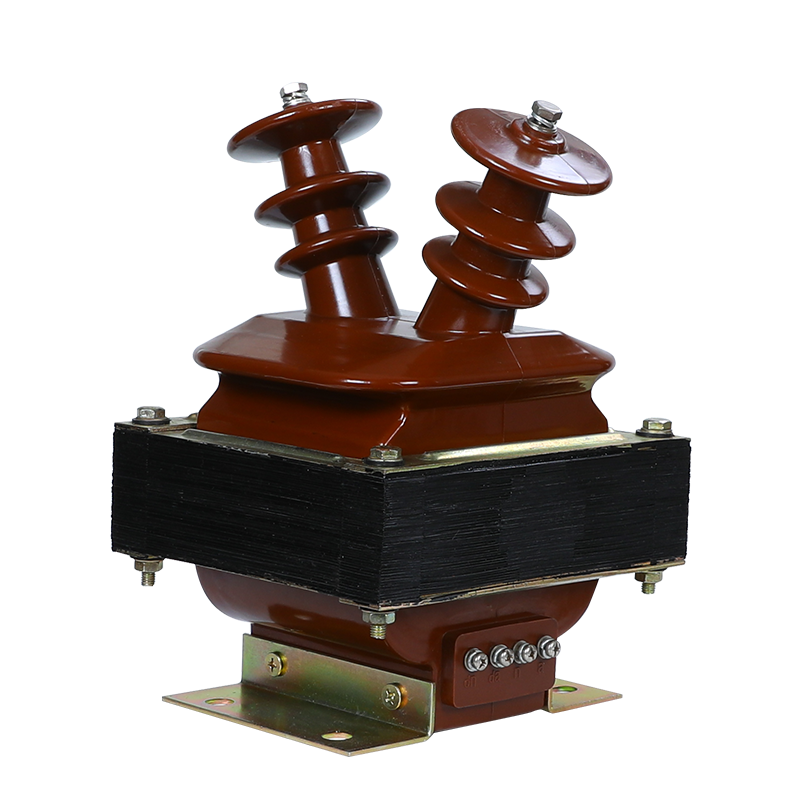

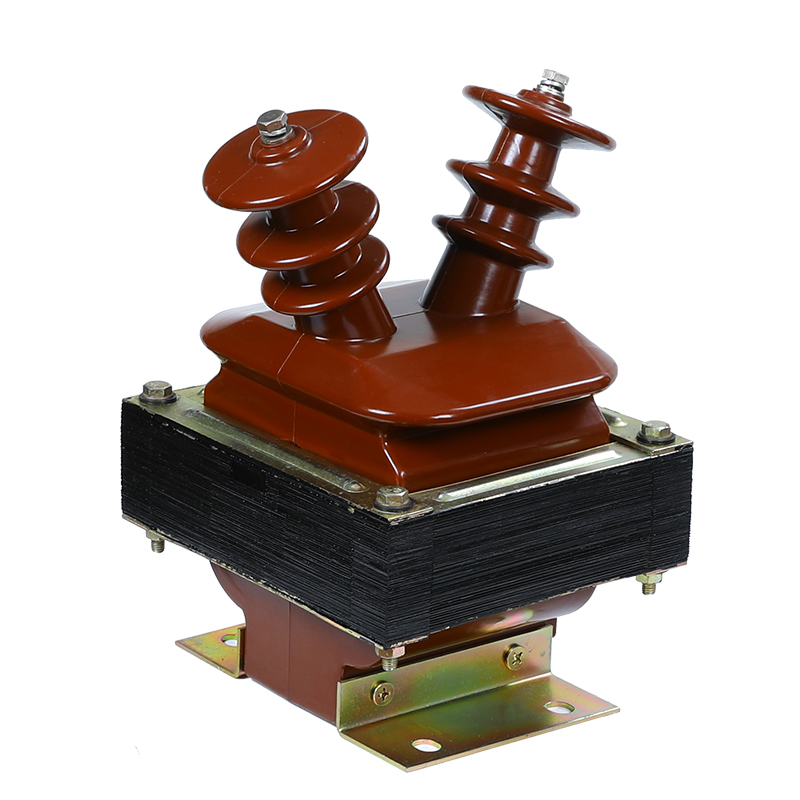

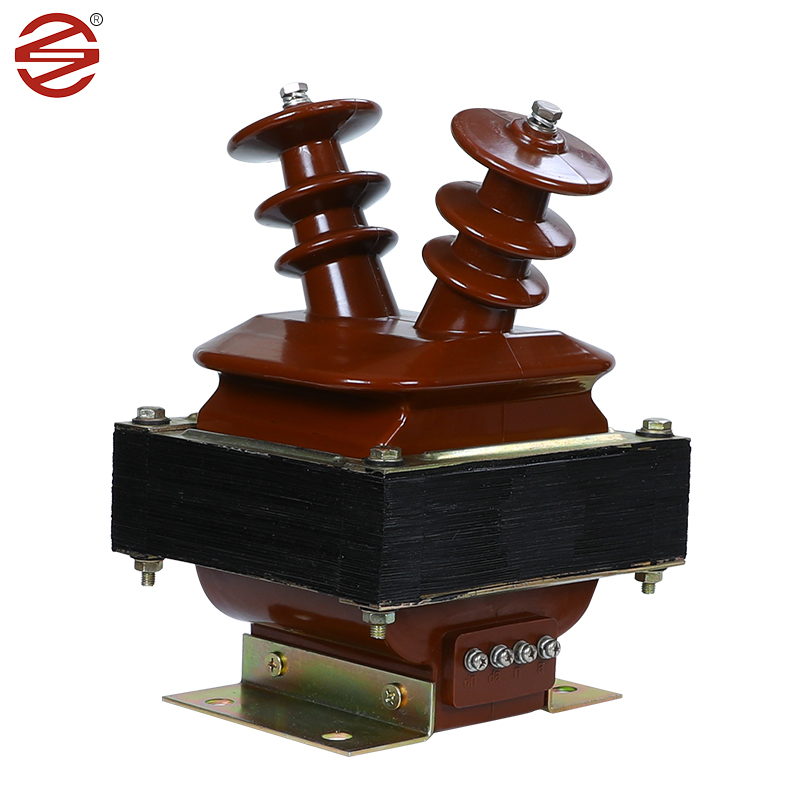

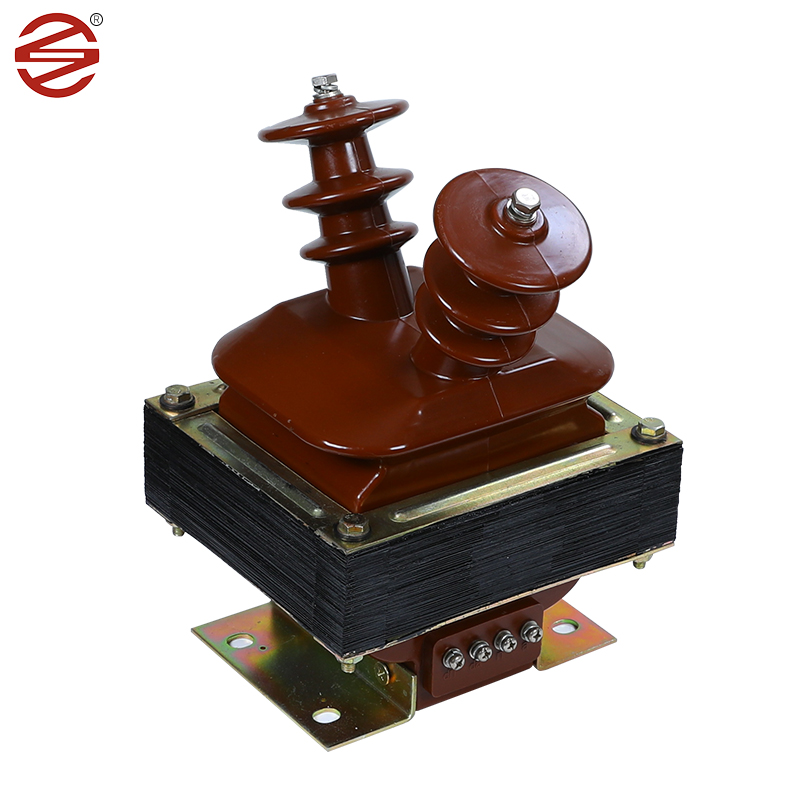

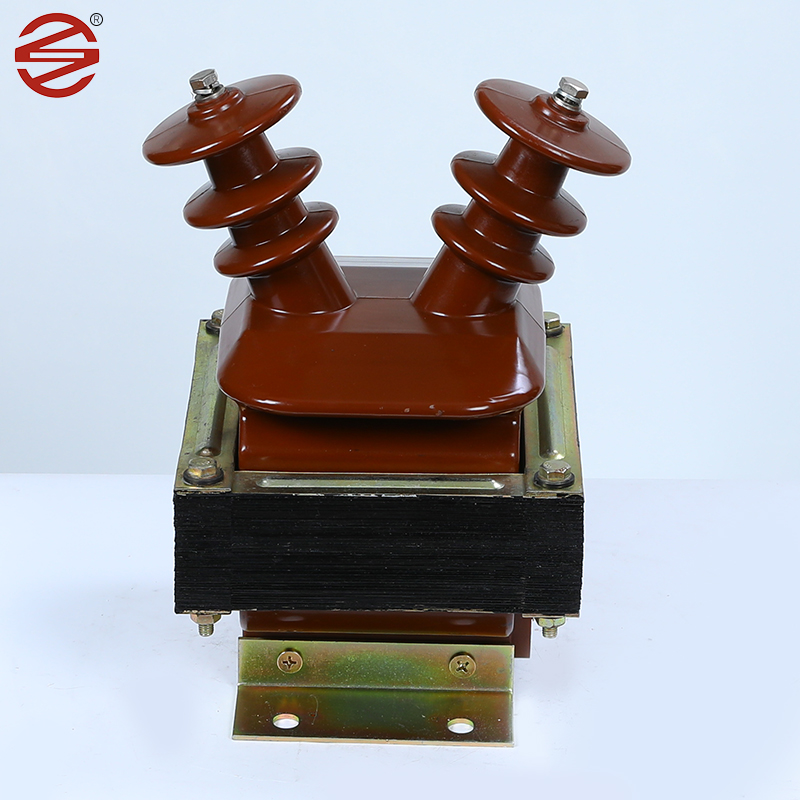

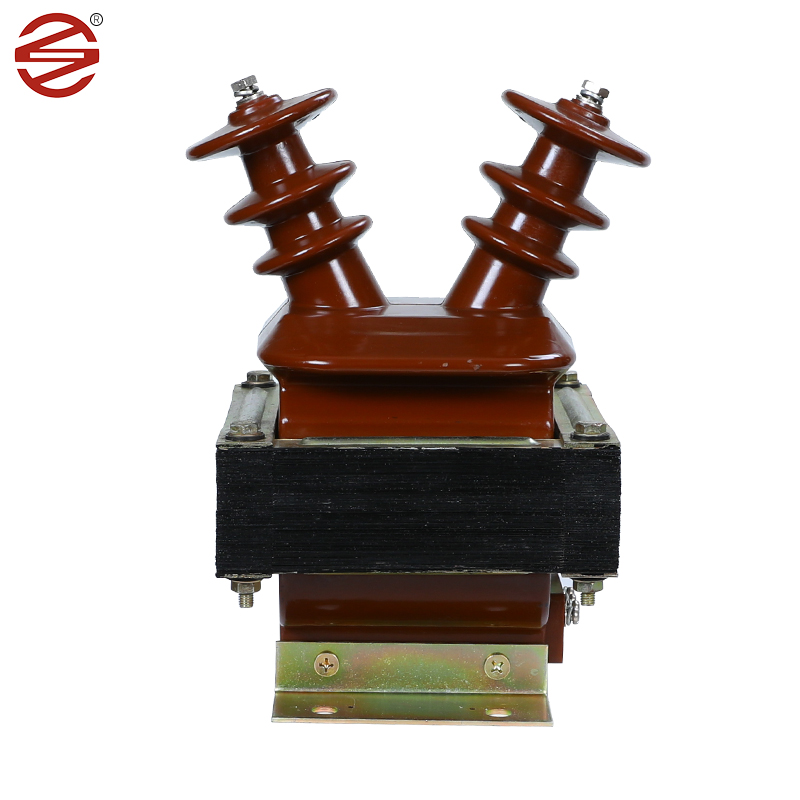

10kv transformátor napätia

10kV napäťový transformátor vyrobený spoločnosťou DAHU ELECTRIC hrá kľúčovú úlohu vo vnútornom rozvádzači a poskytuje výkonné riešenie pre meranie prúdu, monitorovanie elektrickej energie a ochranné relé v jednofázových a trojfázových AC systémoch. Tieto systémy fungujú bez problémov pri frekvenciách 50 Hz alebo 60 Hz, pričom spĺňajú široké spektrum elektrických požiadaviek pre napätie zariadení až do 12 kV.

Odoslať dopyt

Popis produktu

Plechy z kremíkovej ocele valcované za studena: Transformátor napätia 10 kV zvyčajne používa ako jadro plechy z kremíkovej ocele valcované za studena. Tieto materiály sú valcované za studena a majú vynikajúce magnetické vlastnosti, ako je vysoká permeabilita a nízke straty v jadre, vďaka čomu sú ideálne pre prúdové transformátory. Použitím za studena valcovaného silikónového oceľového plechu ako základného materiálu môže prúdový transformátor dosiahnuť efektívny prenos energie, čím sa zlepší účinnosť systému. V porovnaní s inými materiálmi majú plechy z kremíkovej ocele valcované za studena nižšie hysterézne slučky a magnetizačné straty, čo znamená menšie plytvanie energiou a nižšiu spotrebu energie.

Epoxidová živica: Epoxidová živica má vynikajúce dielektrické vlastnosti a mechanickú pevnosť, je prvou voľbou izolačného materiálu transformátora napätia 10 kV. Epoxidové odliatky poskytujú spoľahlivú izoláciu, ktorá chráni vnútorné komponenty pred elektrickým výpadkom a environmentálnymi faktormi.

Meď: Medené vodiče sa zvyčajne používajú pre vinutia v napäťovom transformátore 10 kV. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú odolnosť, umožňujú efektívny prenos prúdových signálov a zároveň odolávajú prevádzkovému namáhaniu.

Materiál (epoxidová živica): 10kV napäťový transformátor je umiestnený v krytoch vyrobených z epoxidovej živice. Epoxidová živica má vynikajúce izolačné vlastnosti, môže účinne zabrániť prechodu prúdu alebo napätia, aby sa zabezpečila bezpečná prevádzka obvodu.

Má vysokú teplotnú odolnosť a dokáže sa prispôsobiť pracovným požiadavkám v prostredí s vysokou teplotou.

Má dobrú odolnosť proti korózii, odoláva erózii niektorých chemických látok a predlžuje životnosť transformátora.

Má dobrý tesniaci výkon, takže epoxidový transformátor má zvyčajne dobrú vodotesnosť a odolnosť proti vlhkosti a je vhodný na použitie vo vlhkom prostredí.

V porovnaní s tradičnými transformátormi ponorenými do oleja majú epoxidové transformátory vo všeobecnosti nižšiu hmotnosť a ľahko sa inštalujú a udržiavajú.

Nadradenosť produktu

Náš produkt pokovovanie skrutiek a spodnej dosky dosahuje 8 um / min, čo je viac odolné voči vlhkosti a korózii. Lesk je lepší.

1.	Aplikácia	Meranie
2.	Inštalácia	Vnútorný.
3.	Izolácia	Liata živica
4.	Typ	Indukcia napätia
5.	Stavebníctvo	Suchý typ epoxidovej živice Cast
6.	Počet fáz	Fáza singu (1 sada = 3 čísla)
7.	Frekvencia	50 Hz
8.	Montáž Namontované	Podpora na portálovej konštrukcii namontovaná
9.	Primárne menovité napätie systému	11 kV (fáza-fáza)
10.	Maximálne primárne napätie systému	12 kV (od fázy k fáze)
11.	Systém pozemšťania	Účinne uzemnené
12.	Základná izolácia (odolná impulzu Napätie)	75 kV
13.	Odolné napätie výkonovej frekvencie	28 kV
14.	Neutrálny koniec primárneho vinutia, napr priame spojenie so zemou	Izolované, aby vydržali napätie 10 kV nízkofrekvenčný test.
15.	Typ sekundárneho vinutia	Jednoduché vinutie
16.	Transformačný pomer	11 kV//3/0,11 kV/3
17.	Plazivá vzdialenosť	25 mm/kV (minimálne)
18.	Menovité sekundárne zaťaženie	7,5 až 10 VA
19.	Limitný faktor napätia	1,2 nepretržite a 1,5 počas 30 sekúnd
20.	Trieda presnosti	0,2 pre meranie.
21.	Štandardné	Návrh, výroba, testovanie, inštalácia a Plnenie musí byť v súlade s posledným vydaniach IEC 61869-1 a IEC 61869-3.
