11 kV pt

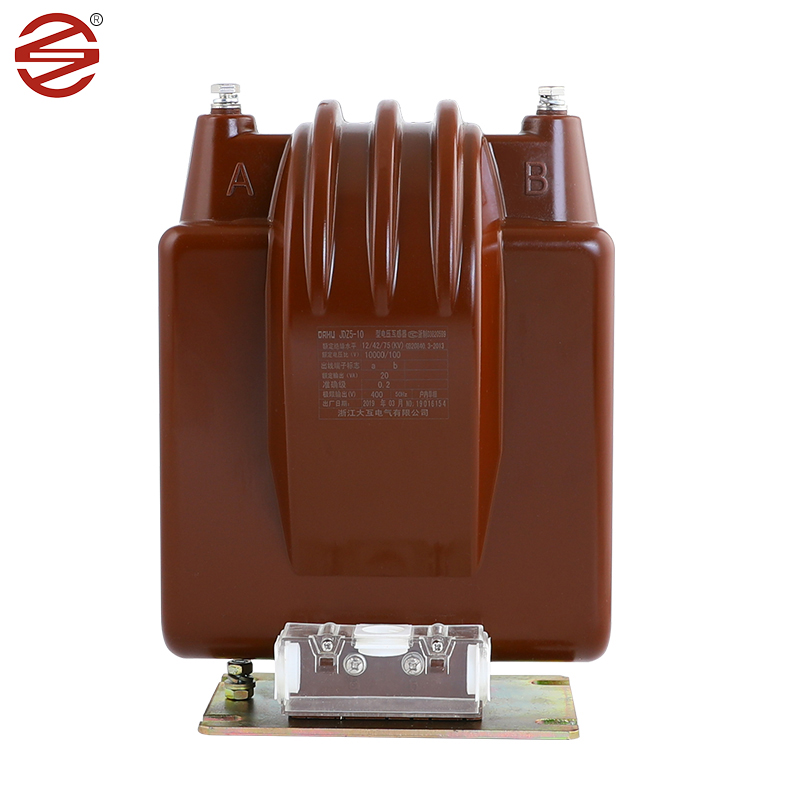

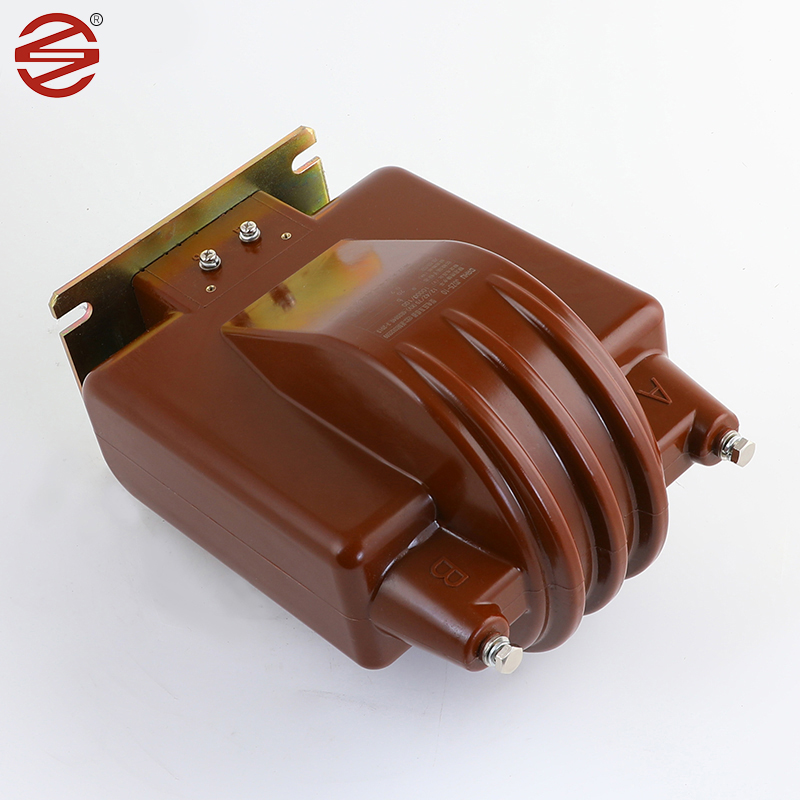

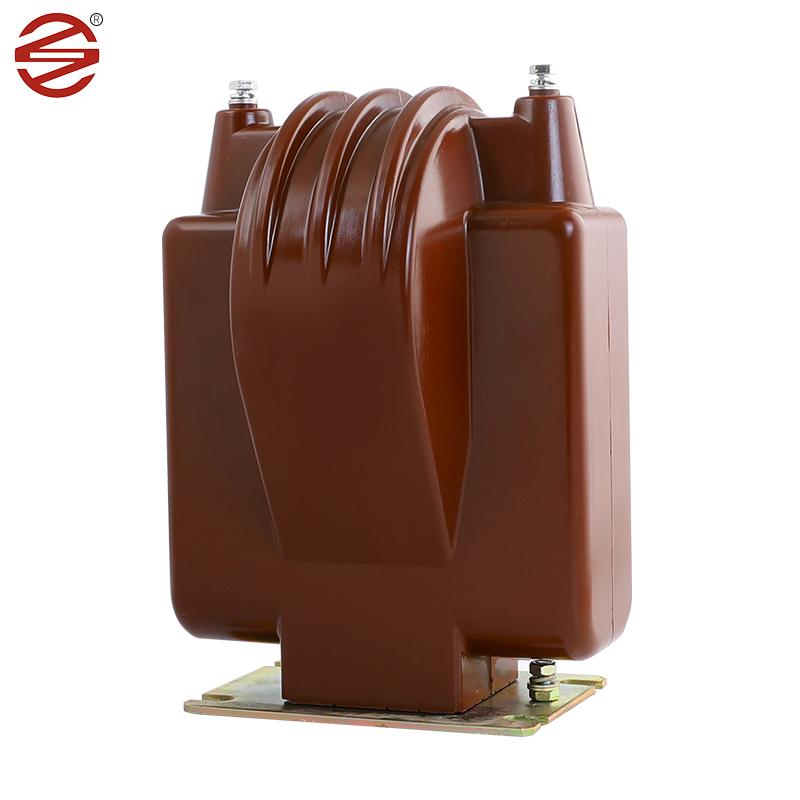

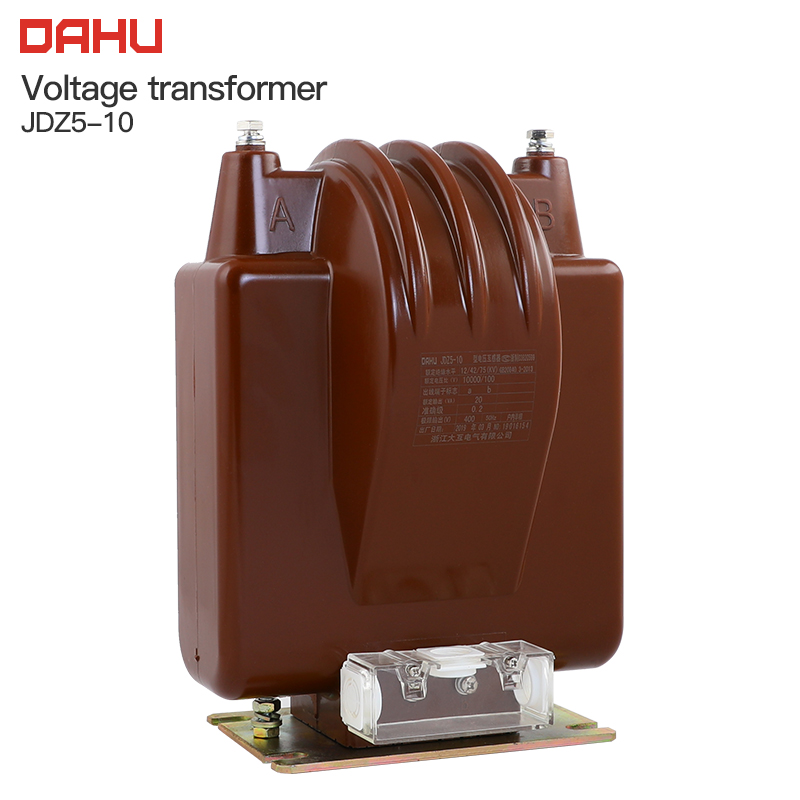

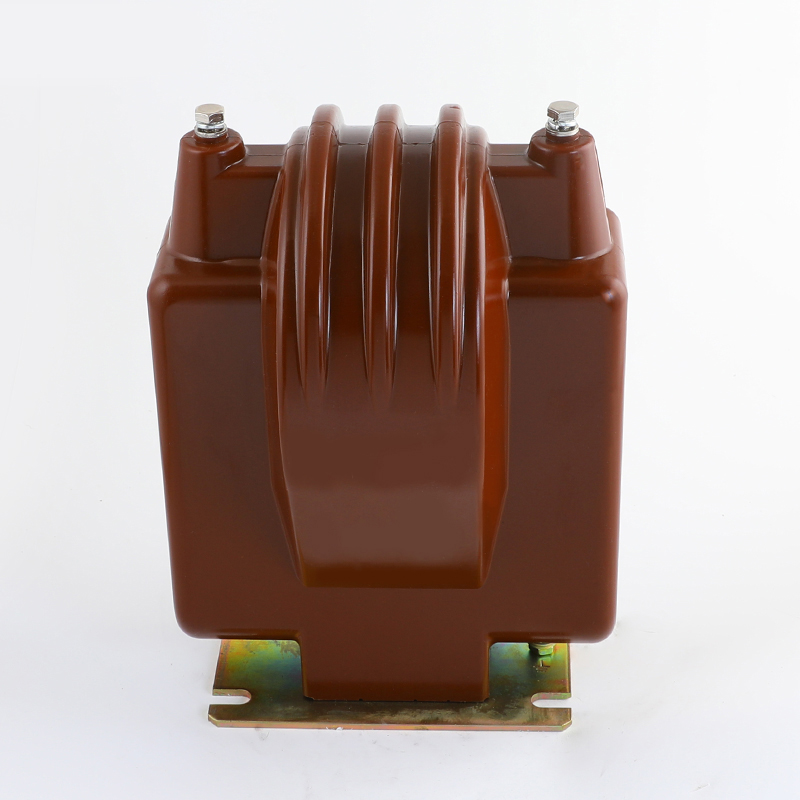

11 kV Pt vyrobený spoločnosťou Dahu Electric je nevyhnutnou súčasťou v kabinete vnútorného spínača a je chrbtovou kosťou merania napätia, monitorovania a ochrany energie v jednofázových a trojfázových striedavých systémoch. Jeho robustný dizajn a presné funkcie z neho robia základný prvok pri zabezpečovaní bezpečnosti a efektívnosti elektrických operácií.

Odoslať dopyt

Popis produktu

Oceľové listy valcované za studena: Používajú sa ako základný materiál v 11 kV Pt. Vďaka týmto vlastnostiam sú vhodné pre transformátory napätia.

Využívaním kremíkových listov valcovaných na studenú ako základný materiál môže transformátor napätia dosiahnuť efektívny prenos energie, čím sa zvýši celková účinnosť systému. V porovnaní s alternatívnymi materiálmi vykazujú kremíkové oceľové listy valcované za studena, ktoré vykazujú nižšie hysterézne slučky a straty magnetizácie, čo vedie k zníženiu odpadu energie a nižšej spotrebe energie.

Epoxidová živici: Epoxidová živica má vynikajúce dielektrické vlastnosti a mechanickú pevnosť, je prvou voľbou izolačného materiálu 11KV PT. Epoxidové odliatky poskytujú spoľahlivú izoláciu, ktorá chráni vnútorné komponenty pred elektrickým rozkladom a environmentálnym faktorom.

Meď: Vodiče medi sa zvyčajne používajú na vinutie v 11 kV Pt. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú trvanlivosť, čo umožňuje efektívny prenos signálov napätia pri zdržiavaní prevádzkového napätia.

Materiál (epoxidová živici): 11 kV PT Používajte kryty vyrobené z epoxidovej živice, ktorá má vynikajúce izolačné vlastnosti a môže zabrániť kríženiu prúdu alebo napätia pre bezpečnú prevádzku obvodu. Je tiež odolný voči vysokým teplotám a korózii a má dobrý tesniaci výkon pre vodotesné a vlhké schopnosti. Epoxidové transformátory sú ľahšie a ľahšie sa inštalujú a udržiavajú v porovnaní s olejovými transformátormi.

11 kV Pt nadradenosť

Náš produktový pokovovanie skrutiek a spodnej dosky dosahuje 8UM/min, čo je viac odolné voči vlhkosti a odolné voči hrdzi. Gloss je lepší.

1.	Aplikácia	Meranie
2.	Inštalácia	Vnútorné.
3.	Izolácia	Odliať živicu
4.	Typ	Indukcia napätia
5.	Výstavba	Suchý odliatok epoxidovej živice
6.	Počet fáz	Singe Phase (1 set = 3 č.)
7.	Časť	50 Hz
8.	Namontovaný	Podporovanie na konštrukcii portálu
9.	Systém primárneho hodnoteného napätia	11 kV (fáza do fázy)
10.	Systém primárne maximálne napätie	12 kV (fáza do fázy)
11.	Systémové pozemšťany	Účinne uzemnený
12.	Základná izolácia (impulz vydrží Napätie)	75 kV
13.	Frekvencia výkonu vydrží napätie	28 kV
14.	Neutrálny koniec primárneho vinutia, pre priame pripojenie k zemi	Izolovaný, aby vydržal 10 kV Nízkofrekvenčný test.
15.	Typ sekundárneho vinutia	Jednorazové vinutie
16.	Transformačný pomer	11 kV // 3/0,11 kV/3
17.	Vzdialenosť	25 mm/kV (minimálne)
18.	Hodnotené sekundárne bremeno	7,5 až 10 VA
19.	Limitný faktor napätia	1,2 nepretržitý a 1,5 na 30 sekúnd
20.	Trieda presnosti	0,2 pre meranie.
21.	Norma	Návrh, výroba, testovanie, inštalácia a Výkon je v súlade s najnovšími Vydania IEC 61869-1 a IEC 61869-3.
