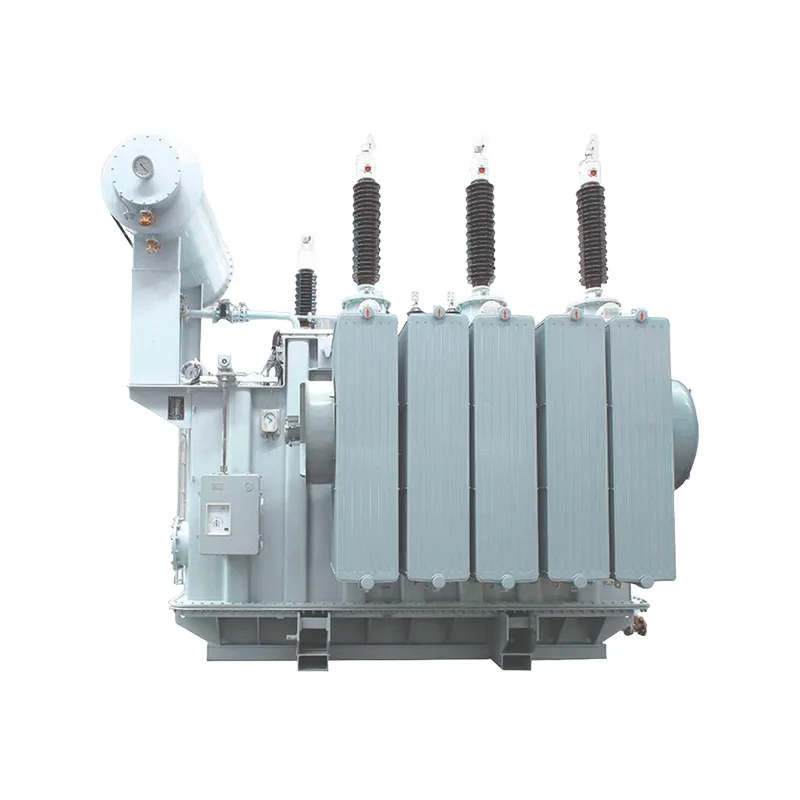

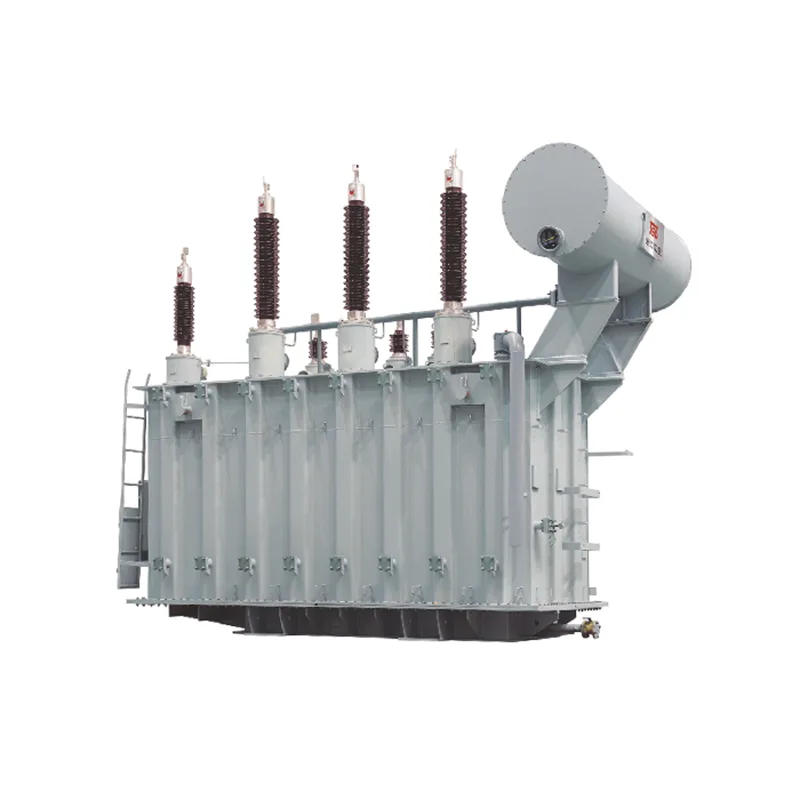

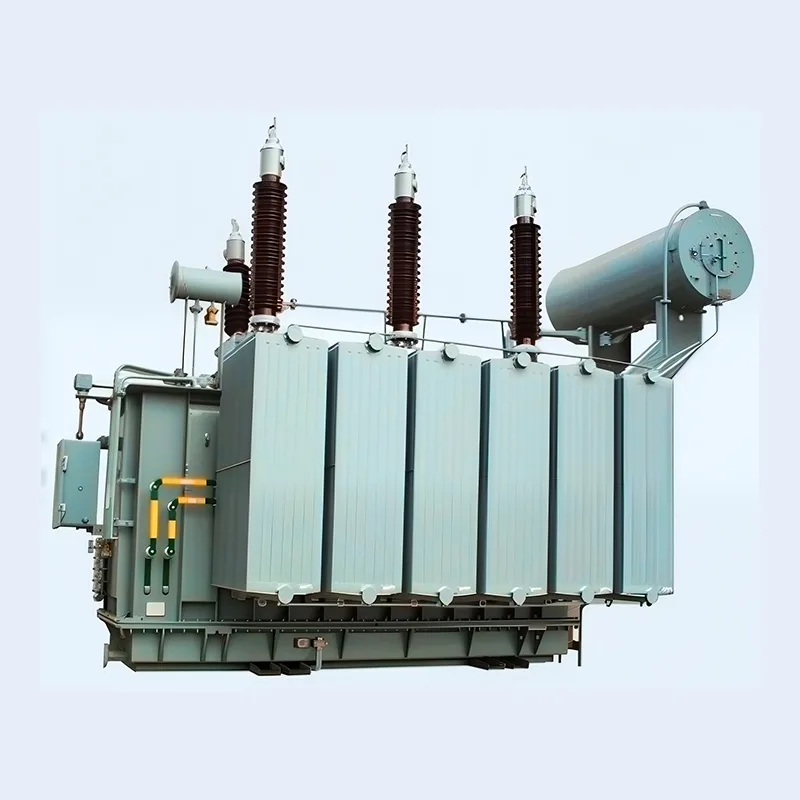

Výkonový transformátor 110KV ponorený do oleja

Dahu Electric je profesionálny výrobca a dodávateľ 110KV olejových transformátorov v Číne. Tento produkt je vysoko stabilný, nákladovo efektívny a spoľahlivý vo výkone a je vhodný pre elektrárne, rozvodne, ako aj veľké priemyselné, banské a petrochemické podniky.

Odoslať dopyt

Popis produktu

Podrobnosti o produkte

1. Vysokotlakový transformátor, použite japonský analytický softvér Toshiba a jedinečné postupy výpočtu a overenia našej spoločnosti. Aby sme zabezpečili výkon produktu, navrhujeme a testujeme jadro výkonového transformátora ponoreného do oleja 110KV, cievku, telo stroja, olovený drôt, olejovú nádrž a ďalšie časti stroja.

2. Náš výrobok SSZ11-40000/110 prešiel skratovou únosnosťou a všetkými bežnými typovými skúškami Národného centra pre dohľad a kontrolu kvality transformátorov.

3. Tento výrobok má vlastnosti stability, hospodárnosti, spoľahlivosti a ochrany životného prostredia a je vhodný pre elektrárne, rozvodne a veľké priemyselné, banské a petrochemické podniky.

Výhody produktu

1 、 Plne utesnená a izolovaná konštrukcia môže zaručiť bezpečnosť osoby.

2, Ekonomické a efektívne na zníženie straty siete a prevádzkových nákladov.

Výkonový transformátor ponorený do oleja 3、110KV sa nepoužíva len pre kruhovú sieť, ale aj pre terminál.

4, Nízka strata, nízky hluk, vynikajúci výkon.

5, nízka teplota, schopnosť preťaženia.

6, Transformátor má špeciálnu štruktúru a jeho vynikajúce výhody sú vysoká kvalita.

Technický parameter

6300kVA~120000kVA dvojvinutý transformátor s NVTC

Menovitá kapacita (kVA)	Menovité napätie a rozsah odberu			Vektor skupina	Nie-loa zlý prúd (%)	Impedančné napätie (%)	Straty bez zaťaženia (kW)	Pri stratách zaťaženia (kW)
Menovitá kapacita (kVA)	Vysoká vokácia	Rozsah poklepania	Nízke napätie	Vektor skupina	Nie-loa zlý prúd (%)	Impedančné napätie (%)	Straty bez zaťaženia (kW)	Pri stratách zaťaženia (kW)
6300	110 121	* 2 x 2,5 %	6.3, 6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA trojvinutý transformátor s NVTC

Ohodnotené kapacita (kVA)	Menovité napätie a rozsah odberu			Vektor grOA	Nie-lond curret (%)	Impedančné napätie (%)		Naprázdno straty (kW)	Pri zaťažení straty (kW)
Ohodnotené kapacita (kVA)	Vysoké napätie	Stredné napätie	Nízke napätie	Vektor grOA	Nie-lond curret (%)	Vykročte	Odstúpte	Naprázdno straty (kW)	Pri zaťažení straty (kW)
6300	110=2* 2,5 %, 121 * 2 x 2,5 %	35,38,5	6.3, 6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV: 10,5 MV~LV: 6,5	HV-MV: 10,5 HV-LV: 17,5-18,5 MV-LV: 6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA dvojvinutý transformátor s OLTC

Ohodnotené kapacita (kVA)	Menovitý výkon a rozsah poklepania			Vektor skupina	Nie-oad súčasná (%)	Impedančné prepínanie (%)	Straty bez straty (kW)		Pri stratách zaťaženia (kW)
	Highveitage	Rozsah poklepania	Nízke napätie 0
6300	110	*8x 1,25 %	6.3, 6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA trojvinutý transformátor s OLTC

Ohodnotené kapacita (kVA)	Menovité napätie a rozsah odberu			Vektor skupina.p	Naprázdno prúd (%)	Impedančné napätie (%)	Naprázdno straty (kW)	Pri zaťažení straty (kW)
Ohodnotené kapacita (kVA)	Vysoká citácia	Stredné napätie	Nízka hodnota	Vektor skupina.p	Naprázdno prúd (%)	Impedančné napätie (%)	Naprázdno straty (kW)	Pri zaťažení straty (kW)
6300	110±8x 12,5 %	35,37,38,5	6.3, 6.6, 10.5.11	YNyn0d11	0.95	HV-MV: 10,5 HV-LV: 17,5 až 18,5 MV-LV: 6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
