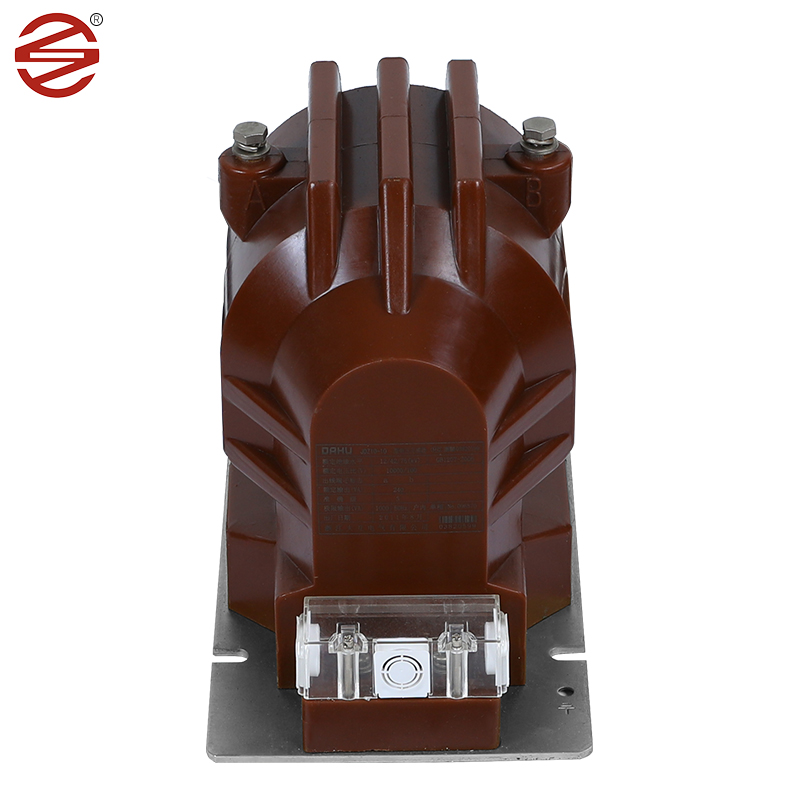

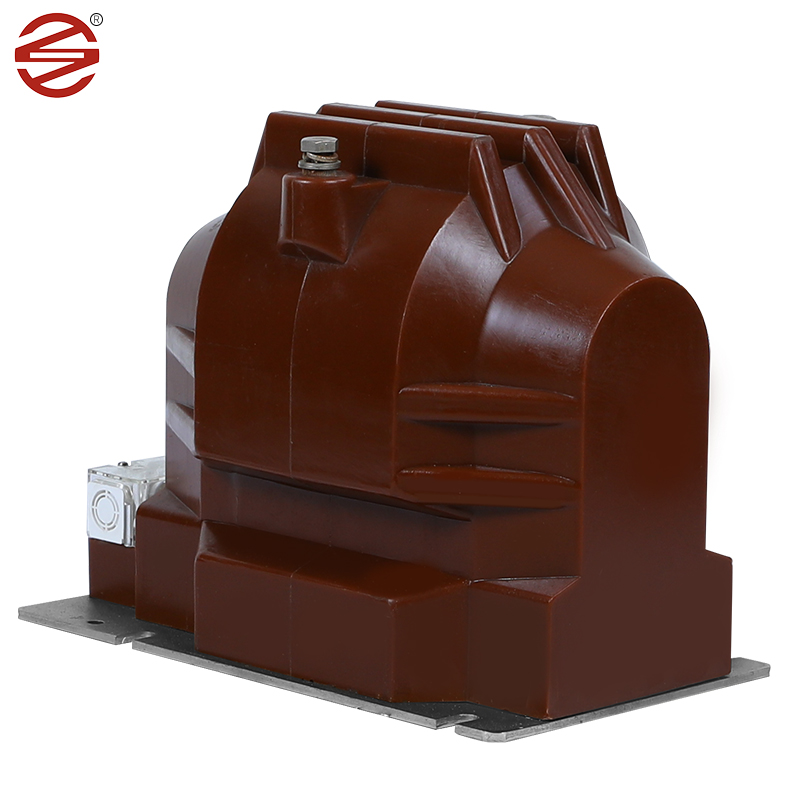

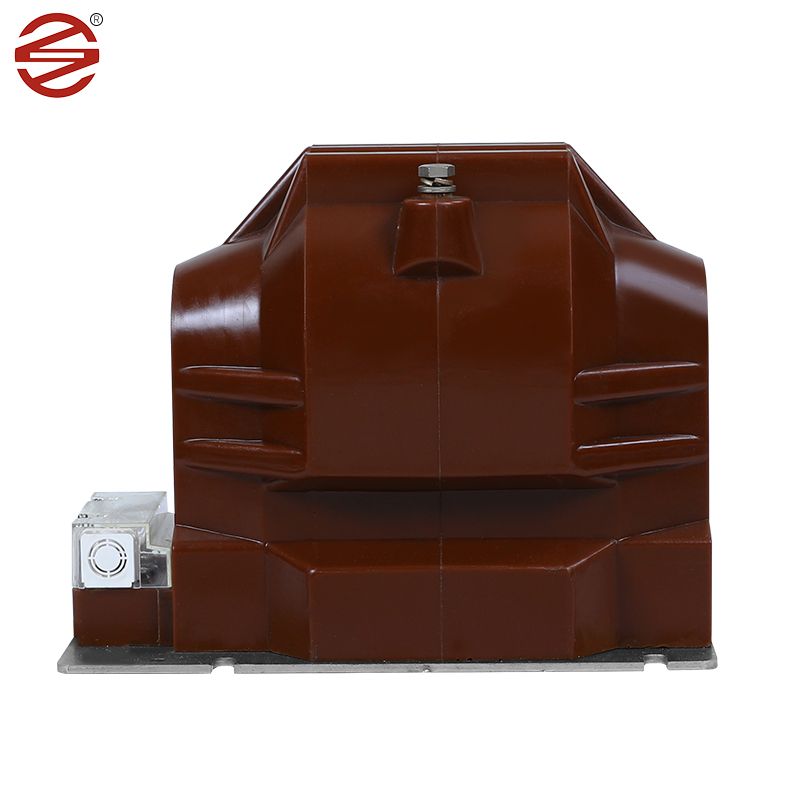

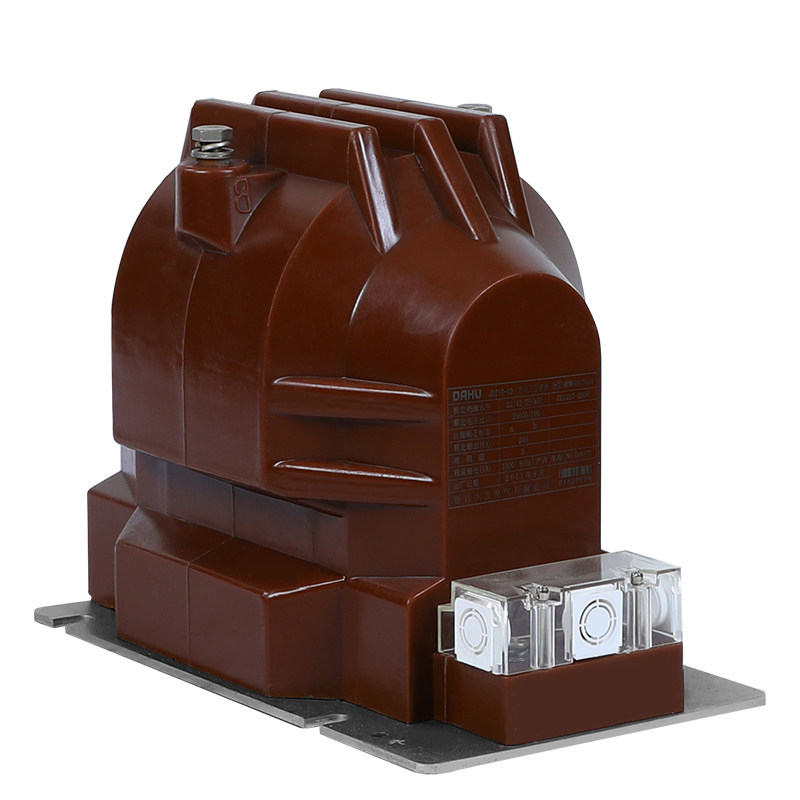

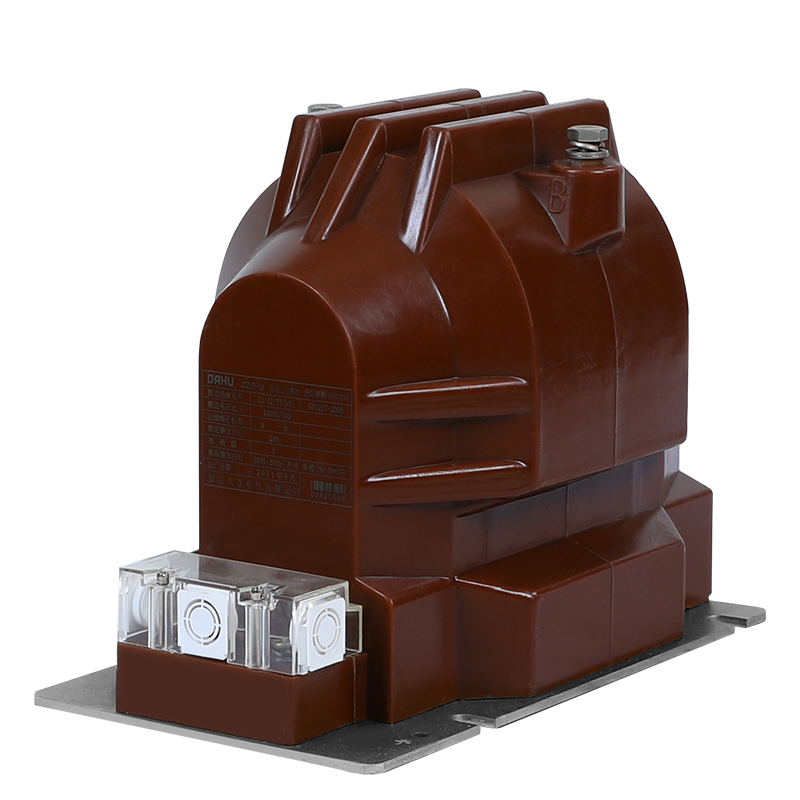

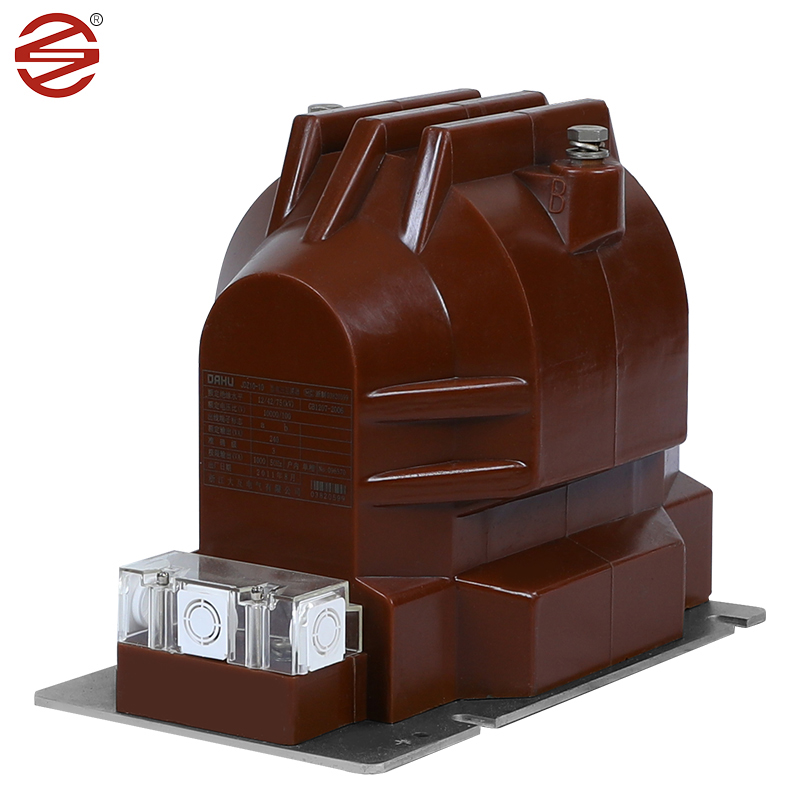

11kv napäťový transformátor

Transformátor napätia 11 kV vyrábaný spoločnosťou DAHU Electric je zariadenie, ktoré hrá kľúčovú úlohu vo vnútorných rozvádzačoch a poskytuje výkonné riešenie pre meranie prúdu, monitorovanie elektrickej energie a ochranné relé v jednofázových a trojfázových AC systémoch. Tieto systémy fungujú bez problémov pri frekvencii 50 Hz alebo 60 Hz, pričom spĺňajú široké spektrum elektrických požiadaviek na napätie zariadení až do 12 kV. Dizajn a funkčnosť napäťového transformátora 11 kV z neho robia neoddeliteľnú súčasť energetického systému. Je schopný presne merať prúd, monitorovať spotrebu elektrickej energie a poskytovať ochranu v prípade poruchy v napájacom systéme. Pomocou 11kV napäťového transformátora môžu užívatelia sledovať prevádzkový stav elektrizačnej sústavy v reálnom čase a včas prijímať potrebné opatrenia na zaistenie bezpečnej a stabilnej prevádzky sústavy.

Odoslať dopyt

Popis produktu

Plechy z kremíkovej ocele valcované za studena: Transformátor napätia 11 kV zvyčajne používa ako jadro plechy z kremíkovej ocele valcované za studena. Tieto materiály sú valcované za studena a majú vynikajúce magnetické vlastnosti, ako je vysoká permeabilita a nízke straty v jadre, vďaka čomu sú ideálne pre prúdové transformátory. Použitím za studena valcovaného silikónového oceľového plechu ako jadrového materiálu môže prúdový transformátor dosiahnuť efektívny prenos energie, čím sa zlepší účinnosť systému. V porovnaní s inými materiálmi majú plechy z kremíkovej ocele valcované za studena nižšie hysterézne slučky a magnetizačné straty, čo znamená menšie plytvanie energiou a nižšiu spotrebu energie.

Epoxidová živica: Epoxidová živica má vynikajúce dielektrické vlastnosti a mechanickú pevnosť, je prvou voľbou izolačného materiálu transformátora napätia 11 kV. Epoxidové odliatky poskytujú spoľahlivú izoláciu, ktorá chráni vnútorné komponenty pred elektrickým výpadkom a environmentálnymi faktormi.

Meď: Medené vodiče sa zvyčajne používajú pre vinutia v napäťovom transformátore 11 kV. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú odolnosť, umožňujú efektívny prenos prúdových signálov a zároveň odolávajú prevádzkovému namáhaniu.

Materiál (epoxidová živica): 11kV transformátor napätia používa kryty vyrobené z epoxidovej živice, ktorá má vynikajúce izolačné vlastnosti a môže zabrániť kríženiu prúdu alebo napätia pre bezpečnú prevádzku obvodu. Je tiež odolný voči vysokým teplotám a korózii a má dobrý tesniaci výkon pre vodotesnosť a odolnosť voči vlhkosti. Epoxidové transformátory sú ľahšie a ľahšie sa inštalujú a udržiavajú v porovnaní s transformátormi ponorenými do oleja.

Nadradenosť produktu

Náš produkt pokovovanie skrutiek a spodnej dosky dosahuje 8 um / min, čo je viac odolné voči vlhkosti a korózii. Lesk je lepší.

1.	Aplikácia	Meranie
2.	Inštalácia	Vnútorný.
3.	Izolácia	Liata živica
4.	Typ	Indukcia napätia
5.	Stavebníctvo	Suchý typ epoxidovej živice Cast
6.	Počet fáz	Fáza singu (1 sada = 3 čísla)
7.	Frekvencia	50 Hz
8.	Montáž Namontované	Podpora na portálovej konštrukcii namontovaná
9.	Primárne menovité napätie systému	11 kV (fáza-fáza)
10.	Maximálne primárne napätie systému	12 kV (od fázy k fáze)
11.	Systém pozemšťania	Účinne uzemnené
12.	Základná izolácia (odolná impulzu Napätie)	75 kV
13.	Odolné napätie výkonovej frekvencie	28 kV
14.	Neutrálny koniec primárneho vinutia, napr priame spojenie so zemou	Izolované, aby vydržali napätie 10 kV nízkofrekvenčný test.
15.	Typ sekundárneho vinutia	Jednoduché vinutie
16.	Transformačný pomer	11 kV//3/0,11 kV/3
17.	Plazivá vzdialenosť	25 mm/kV (minimálne)
18.	Menovité sekundárne zaťaženie	7,5 až 10 VA
19.	Limitný faktor napätia	1,2 nepretržite a 1,5 počas 30 sekúnd
20.	Trieda presnosti	0,2 pre meranie.
21.	Štandardné	Návrh, výroba, testovanie, inštalácia a Plnenie musí byť v súlade s posledným vydaniach IEC 61869-1 a IEC 61869-3.
