12kv vybíjacia cievka

Dahu Electric je výrobca a dodávateľ vybíjacej cievky 12 kv v Číne, ktorý môže veľkoobchodne vybíjať cievku 12 kv, môžeme vám poskytnúť profesionálne služby a lepšiu cenu.

Odoslať dopyt

Popis produktu

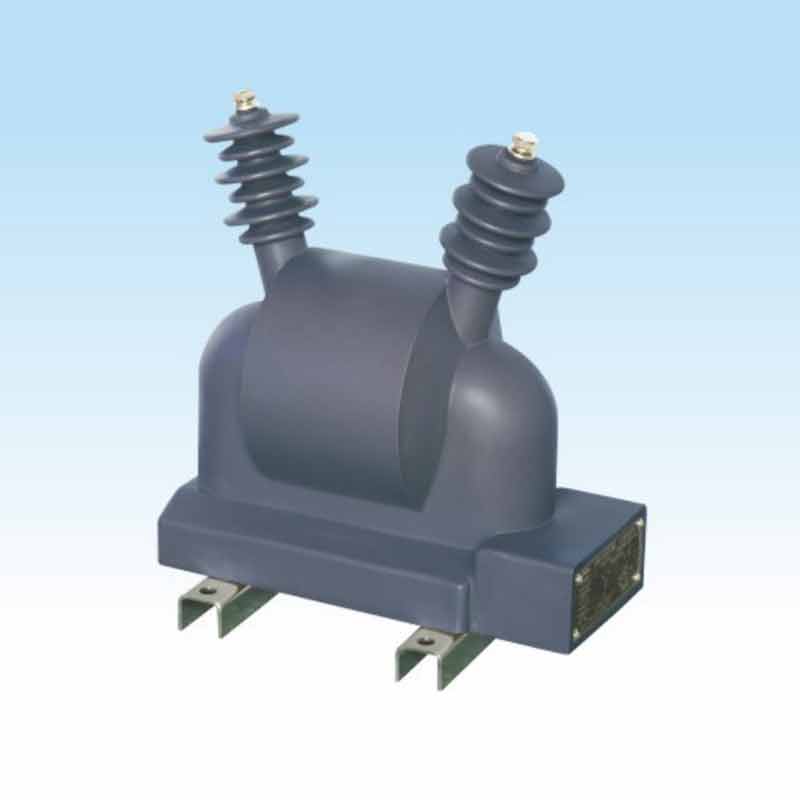

Táto 12kv výbojová cievka výbojovej cievky je z vonkajšieho plne utesneného produktu odlievaného z epoxidovej živice. Je použiteľný pre napájací systém s frekvenciou striedavého prúdu 50 Hz a menovitým napätím 10 kV a nižším. Je prepojený s vysokonapäťovou paralelnou skupinou kondenzátorov. Keď sa skupina kondenzátorov odpojí od systému, môže trvať iba päť sekúnd, kým sa zníži zvyškové napätie skupiny kondenzátorov na bezpečné napätie. Keď je prevádzka normálna. Sekundárne vinutie sa používa ako indikátor napätia. Ak majú používatelia špeciálne požiadavky, môže mať ochranu relé s vinutím zvyškového napätia.

Popis typu

Technické dáta

a、Účiník záťaže: COSф=0,8 (zaostávanie);

b、 Povrchová plazivá vzdialenosť: Viac ako 530 mm;

c、Výrobky sú v súlade s DL/T653-2009《Špecifikácia vybíjacích cievok pre vysokonapäťový kondenzátor paralelného pripojenia na objednávku 》 stansdrds;

d、Ďalšie technické údaje nájdete v nasledujúcej tabuľke:

Typ	Pomer menovitého napätia (kV)	Presnosť trieda je hodnotená ako sekundárna výstup (VA)				Vypúšťanie kapacita (Mvar)	Hodnotená úroveň izolácie (kV)
		0.2	0.5	Úroveň 1	6P
FDGE10/6,6//3-(1,7-3,4)-1W	6,6//3/0,1 6,6//3/0,1/0,1/3	20	50	100	100	1,7-3,4	7,2/32/60
FDGE10/7,2//3-(1,7-3,4)-1W	7,2//310,1 7,2//31/0,1/0,1/3
FDGE10/11/J3-(1,7-3,4)-1W	11//3/0,1 11//3/0,1/0,1/3						42.12.75
FDGE10/12/3-(1,7-3,4)-1W	12//3/0,1 1213J0.110.1/3
