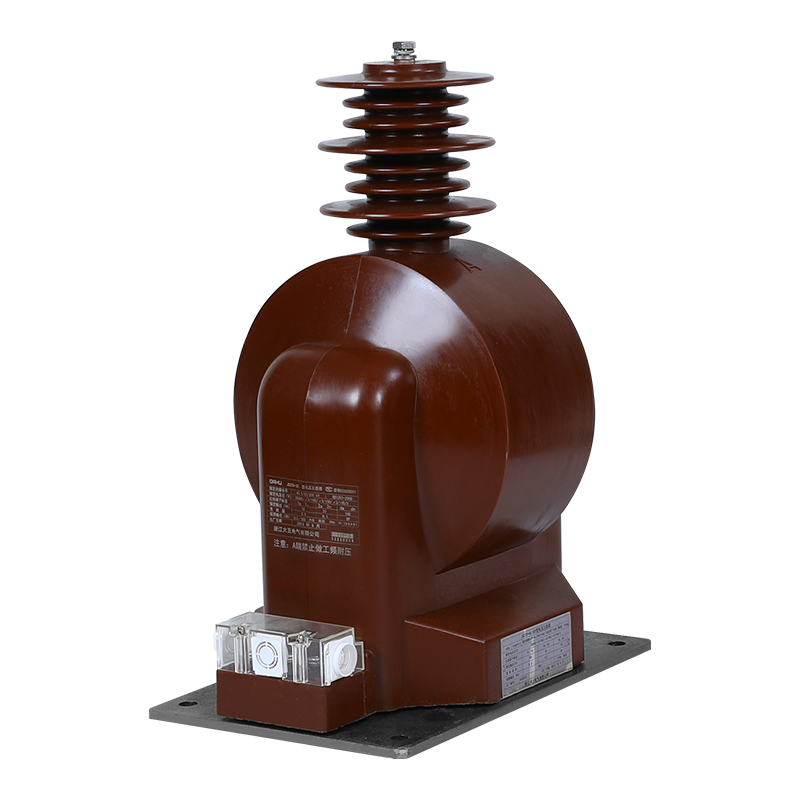

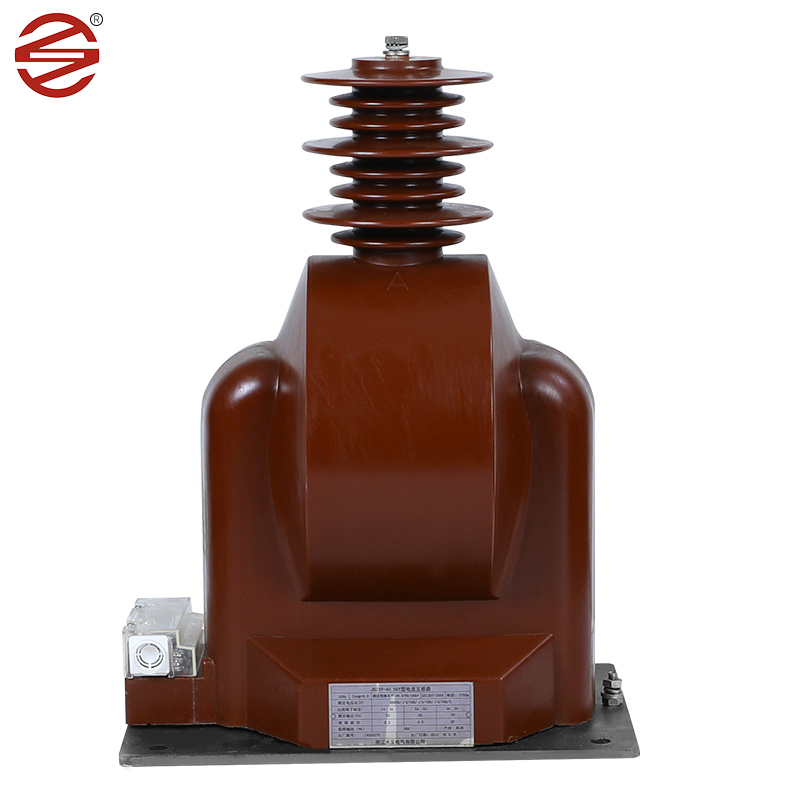

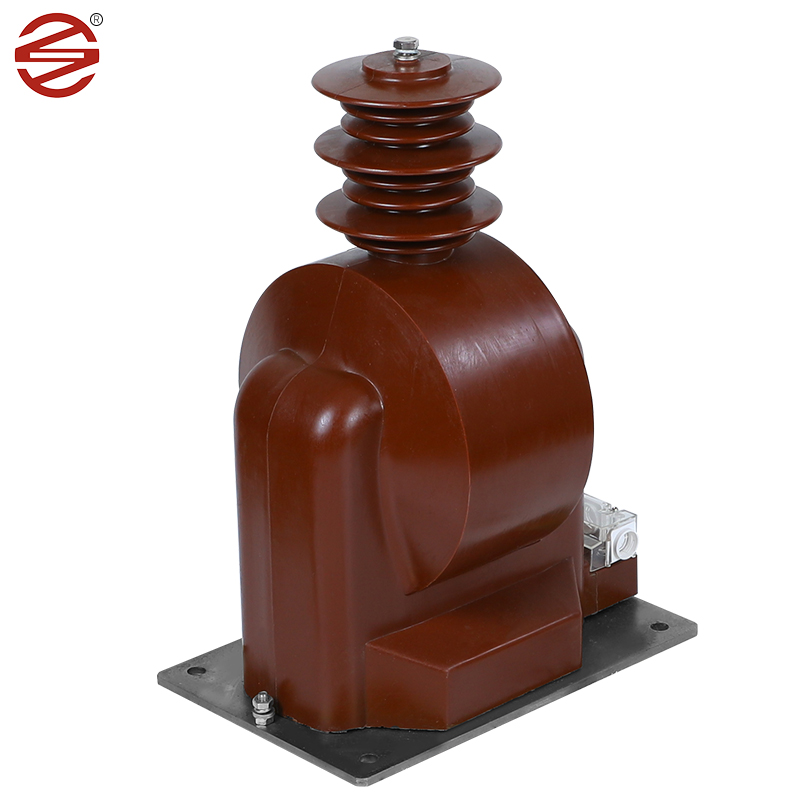

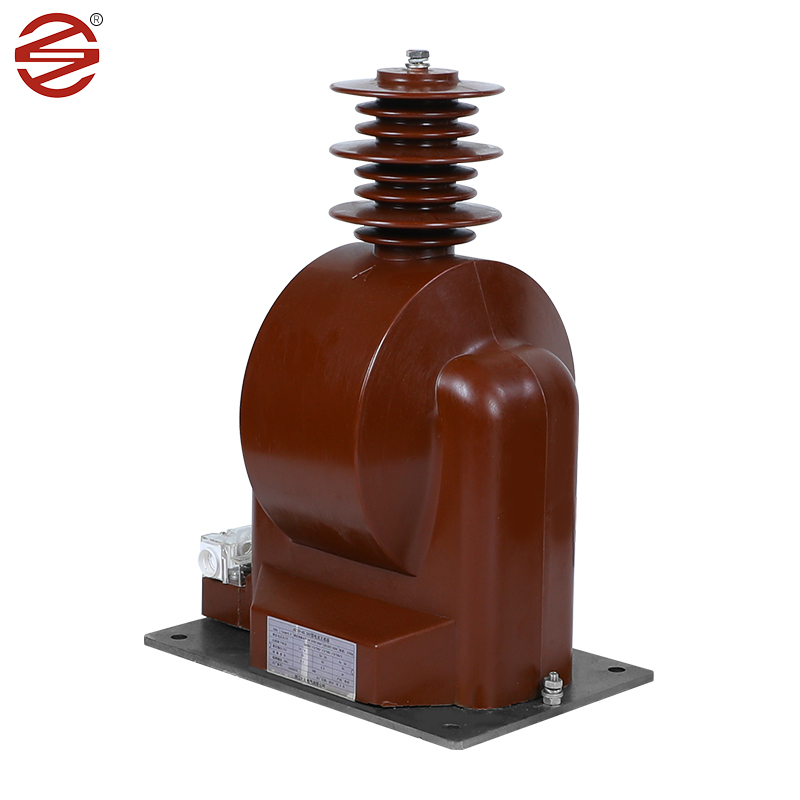

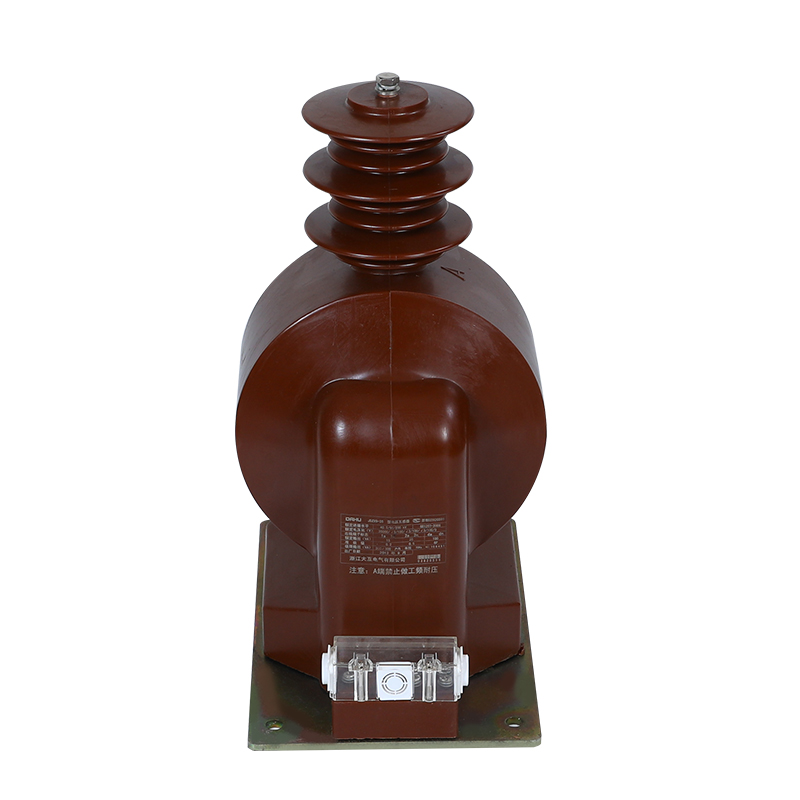

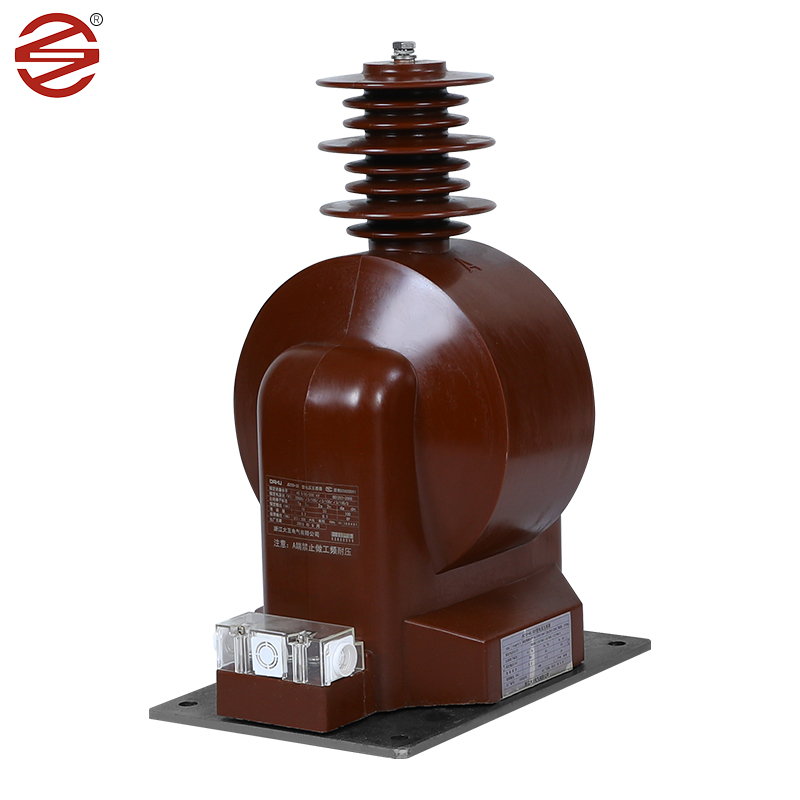

36 kV transformátor napätia

36KV napätý transformátor vyrábaný spoločnosťou Dahu Electric je nevyhnutnou súčasťou skriniek v interiéri, ktorý zohráva rozhodujúcu úlohu v moderných elektrických systémoch. Meria nielen napätie, ale vykonáva aj dôležité úlohy, ako je monitorovanie elektrickej energie a zabezpečenie hladkej prevádzky ochranných relé v jednofázových aj trojfázových striedavých systémoch.

Odoslať dopyt

Popis produktu

Úvod produktu

Silikónový oceľový list s kremíkovým valcom: Kvôli svojim vynikajúcim magnetickým vlastnostiam sa široko používa ako základný materiál 36 kV napätia transformátora v energetickom priemysle. List o oceľovej kremíku valcovanej za studena má charakteristiky vysokej priepustnosti a nízkej straty jadra, vďaka čomu má vynikajúci výkon prenosu energie. Sú schopní efektívne vykonávať magnetické polia, previesť elektrickú energiu na magnetickú energiu a prenášať ju na iné elektrické zariadenia.

Epoxidová živica: Epoxidová živica je široko používaný materiál s vynikajúcimi dielektrickými vlastnosťami a mechanickou pevnosťou. Obzvlášť vhodný ako primárny izolačný materiál transformátora 36 kV. Dielektrické vlastnosti epoxidových živíc sa vzťahujú na ich schopnosť odolávať toku napätia, čo je nevyhnutné na zabezpečenie bezpečnej a účinnej prevádzky elektrických zariadení. Vďaka svojej vysokej dielektrickej pevnosti môžu epoxidové živice odolávať úrovne vysokého napätia bez toho, aby sa rozpadli, čo ich robí ideálnymi na izoláciu transformátora napätia.

Okrem dielektrických vlastností ponúka epoxidová živica aj mimoriadnu mechanickú pevnosť. Má vysokú pevnosť v ťahu, čo znamená, že dokáže vydržať významné mechanické napätie bez deformovania alebo zlomenia. Vďaka tomu je veľmi spoľahlivý pri ochrane vnútorných komponentov napätia transformátorov z vonkajších síl a vibrácií.

Epoxidové odlievanie je epoxidová živica naliata do formy, aby poskytla spoľahlivú izoláciu pre transformátor napätia. Proces odlievania zaisťuje rovnomernú a plynulú izolačnú vrstvu, ktorá účinne zabraňuje elektrickému rozkladu a úniku. Izolácia okrem toho blokuje vlhkosť, prach, chemikálie a ďalšie environmentálne faktory, čím ďalej zvyšuje ochranu vnútorných komponentov. Táto výrobná metóda zaručuje kvalitu a spoľahlivosť odliatkov, vďaka čomu je jedným z bežne používaných izolačných materiálov v energetickom priemysle.

Meď: Vodiče medi sa zvyčajne používajú na vinutie v 36 kV transformátore napätia. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú trvanlivosť, čo umožňuje efektívny prenos prúdových signálov pri zdržiavaní prevádzkových napätí.

Nadradenosť produktu

Náš produktový pokovovanie skrutiek a spodnej dosky dosahuje 8UM/min, čo je viac odolné voči vlhkosti a odolné voči hrdzi. Gloss je lepší.

1.	Aplikácia	Meranie
2.	1NALLALÁCIA	Vnútorný
3.	Výstavba	Suchý odliatok epoxidovej živice
4.	Izolácia	Odliať živicu
5.	Počet fáz	Slobodný
6.	Menovitá frekvencia	50 Hz
7.	Systém primárneho hodnoteného napätia	33 kV fáza do fázy
8.	Maximálne napätie systému	36 kV fáza do fázy
9.	Uzemnenie systen	Účinne uzemnený
10.	Základná úroveň izolácie (1,2/50 u sec.	170 kv
11.	Frekvencia výkonu odoláva napätiu (1 min.50 Hz)	70 kV
12. 13.	Pomer: Podávač 11 kv Primárny	400/5A Jednorazové vinutie
14.	Druhoradý	Jednorazové vinutie
15.	Trieda	0,2/0,2 s pre meranie
16.	Bremeno a) Na meranie	10-15 VA
17.	Krátkodobý časový hodnotenie	Minimálne 80 ka pre 1 sekundu
18.	Rozšírené Curent Hodnotenie	120%hodnoteného prúdu
19.	Vzdialenosť	30 mm/kV (minimálne)
20.	Norma	Návrh, výroba, testovanie, inštalácia a výkon je v súlade s Posledné vydania IEC 61869-1 a IEC 61869-2
