Transformátor stredného napätia

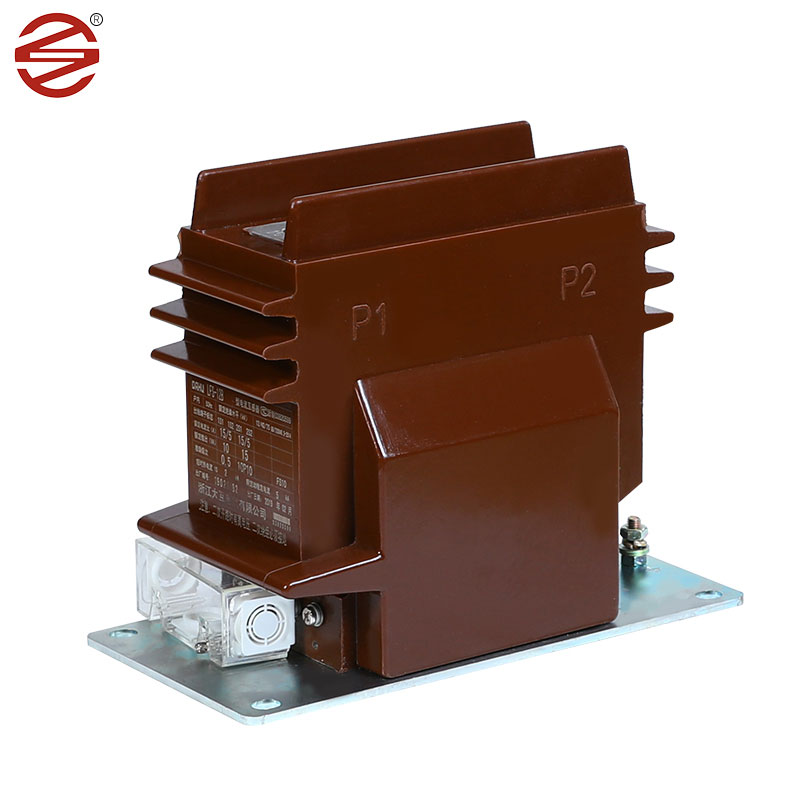

  • Transformátor stredného napätiaTransformátor stredného napätia

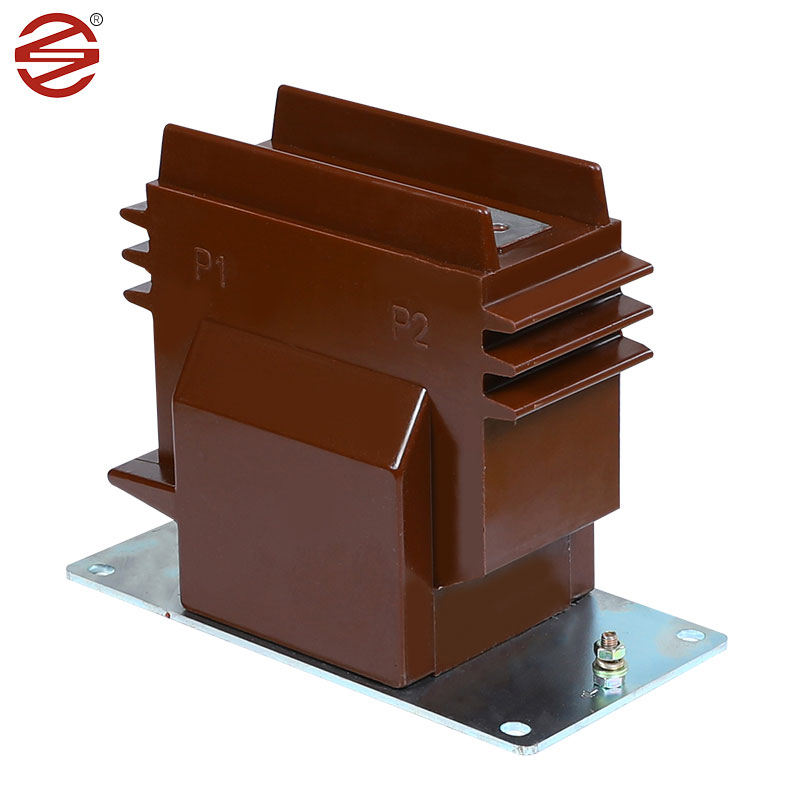

  • Transformátor stredného napätiaTransformátor stredného napätia

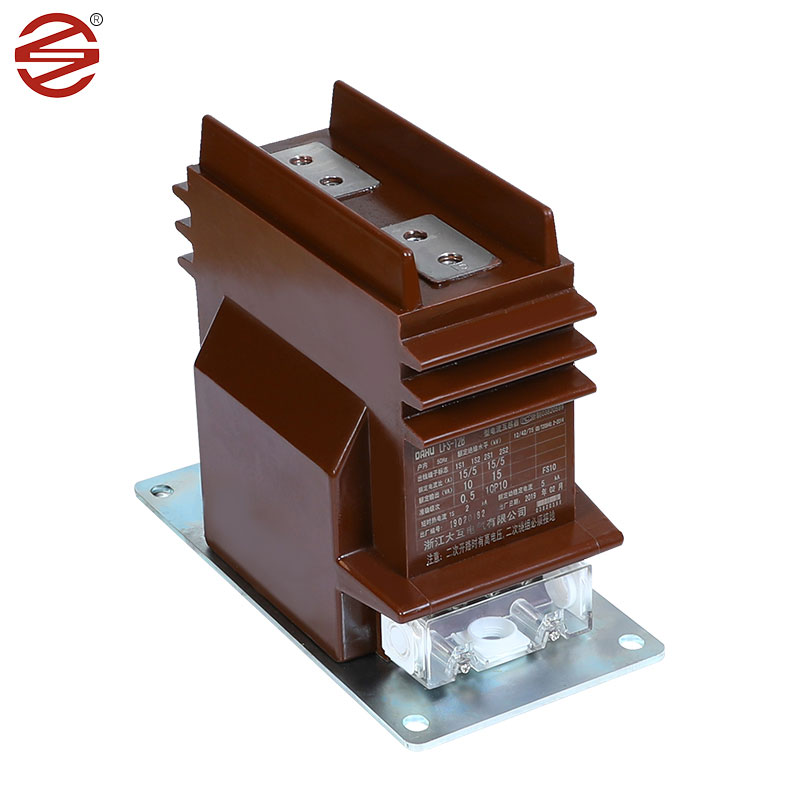

  • Transformátor stredného napätiaTransformátor stredného napätia

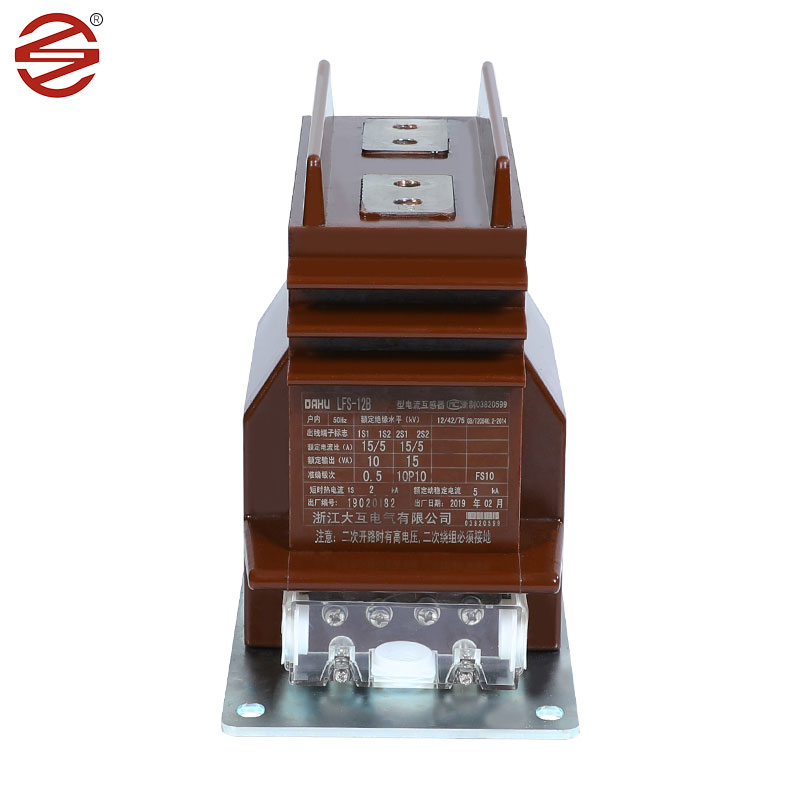

  • Transformátor stredného napätiaTransformátor stredného napätia

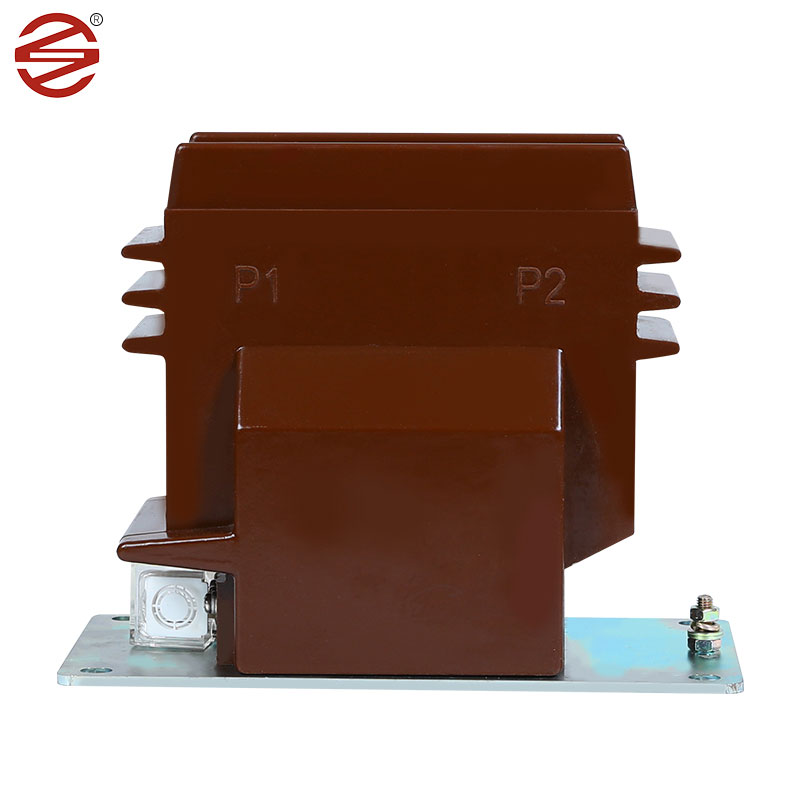

  • Transformátor stredného napätiaTransformátor stredného napätia

Transformátor stredného napätia

Ako profesionálny výrobca strednonapäťových transformátorov prúdu si môžete byť istí, že si zakúpite vysokonapäťový prúdový transformátor v našej továrni a spoločnosť Dahu Electric vám ponúkne tie najlepšie popredajné služby a včasné doručenie.

Odoslať dopyt

Popis produktu

Plechy z kremíkovej ocele valcované za studena: Transformátor prúdu stredného napätia zvyčajne používa ako jadro plechy z kremíkovej ocele valcované za studena. Tieto materiály sú valcované za studena a majú vynikajúce magnetické vlastnosti, ako je vysoká permeabilita a nízke straty v jadre, vďaka čomu sú ideálne pre prúdové transformátory. Použitím za studena valcovaného silikónového oceľového plechu ako jadrového materiálu môže prúdový transformátor dosiahnuť efektívny prenos energie, čím sa zlepší účinnosť systému. V porovnaní s inými materiálmi majú plechy z kremíkovej ocele valcované za studena nižšie hysterézne slučky a magnetizačné straty, čo znamená menšie plytvanie energiou a nižšiu spotrebu energie.


Epoxidová živica: Epoxidová živica má vynikajúce dielektrické vlastnosti a mechanickú pevnosť, je prvou voľbou izolačného materiálu pre transformátory stredného napätia. Epoxidové odliatky poskytujú spoľahlivú izoláciu, ktorá chráni vnútorné komponenty pred elektrickým výpadkom a environmentálnymi faktormi.


Meď: Medené vodiče sa zvyčajne používajú pre vinutia v transformátoroch stredného napätia. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú odolnosť, umožňujú efektívny prenos prúdových signálov a zároveň odolávajú prevádzkovému namáhaniu.


Materiál (epoxidová živica): Strednapäťový transformátor prúdu používa kryty vyrobené z epoxidovej živice, ktorá má vynikajúce izolačné vlastnosti a môže zabrániť kríženiu prúdu alebo napätia pre bezpečnú prevádzku obvodu. Je tiež odolný voči vysokým teplotám a korózii a má dobrý tesniaci výkon pre vodotesnosť a odolnosť voči vlhkosti. Epoxidové transformátory sú ľahšie a ľahšie sa inštalujú a udržiavajú v porovnaní s transformátormi ponorenými do oleja.


Detaily produktu

Strednapäťový transformátor prúdu vyrábaný spoločnosťou DAHU Electric je zariadenie, ktoré hrá kľúčovú úlohu vo vnútorných rozvádzačoch a poskytuje výkonné riešenie pre meranie prúdu, monitorovanie elektrickej energie a ochranné relé v jednofázových a trojfázových AC systémoch. Tieto systémy fungujú bez problémov pri frekvencii 50 Hz alebo 60 Hz a spĺňajú široké spektrum elektrických požiadaviek pre napätie zariadení až do 12 kV. Dizajn a funkčnosť vysokonapäťového transformátora prúdu z neho robia neoddeliteľnú súčasť energetického systému. Je schopný presne merať prúd, monitorovať spotrebu elektrickej energie a poskytovať ochranu v prípade poruchy v napájacom systéme. Pomocou strednonapäťového transformátora prúdu môžu používatelia sledovať prevádzkový stav energetického systému v reálnom čase a včas prijať potrebné opatrenia na zabezpečenie bezpečnej a stabilnej prevádzky systému.


Nadradenosť produktu

Náš produkt pokovovanie skrutiek a spodnej dosky dosahuje 8 um / min, čo je viac odolné voči vlhkosti a korózii. Lesk je lepší.

1. Aplikácia Meranie
2 Inštalácia Vnútorný
3. Stavebníctvo Suchý typ epoxidovej živice Cast
4 Izolácia Liata živica
5. Počet fáz Slobodný
6. Menovitá frekvencia 50 Hz
7. Primárne menovité napätie systému 11 kV medzi fázami
8. Maximálne napätie systému 12 kV z fázy do fázy
9. Uzemnenie systému Účinne uzemnené
10. Základná úroveň izolácie (1,2/50 μs. 75 KV
11. Výdržné napätie výkonovej frekvencie (1 min.50
Hz)
28 KV
12.
13.
pomer:
11kV napájač
Primárny
10-20/5A
Jednoduché vinutie
14. Sekundárne Jednoduché vinutie
15. Trieda presnosti 0,2/0,25 pre meranie
16. Záťaž
a) na meranie
7,5-10 VA
17. Krátkodobé aktuálne hodnotenie Minimálne 10 kA na 1 sekundu
18. Rozšírené aktuálne hodnotenie 120 % menovitého prúdu
19. Over Current Rating <10A
20. Plazivá vzdialenosť 25 mm/KV (min
21. Štandardné Dizajn, výroba, testovanie, inštalácia
a Plnenie bude v súlade s
najnovšie vydania IBC 61869-1 & IEC
61869-2
