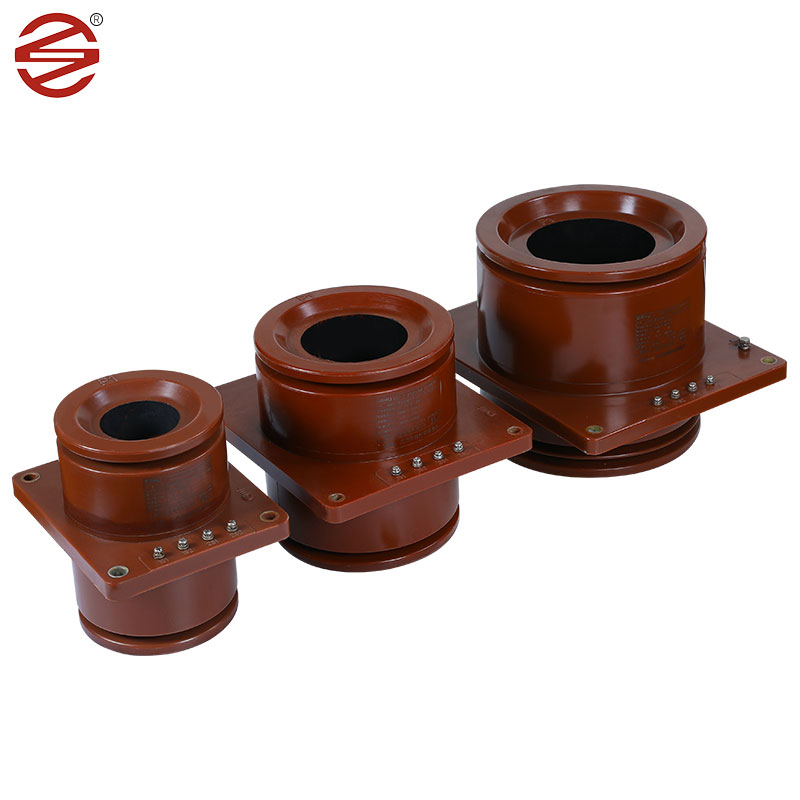

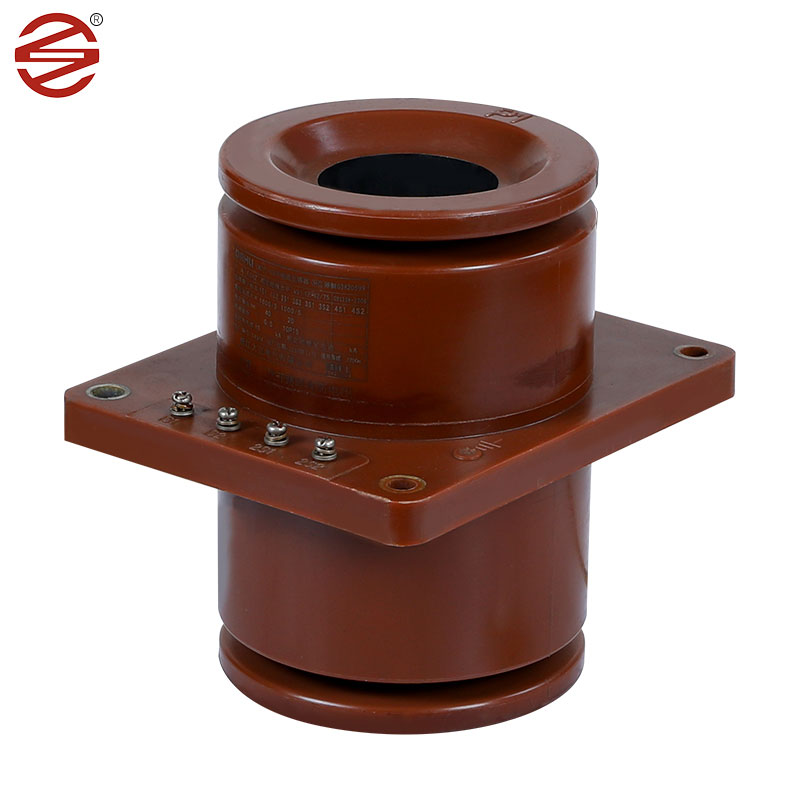

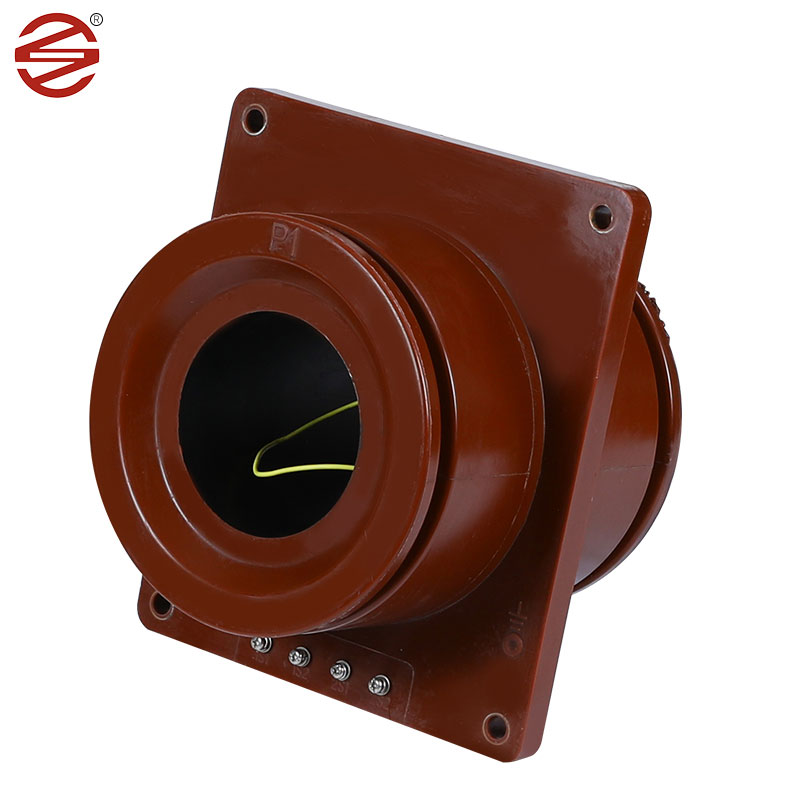

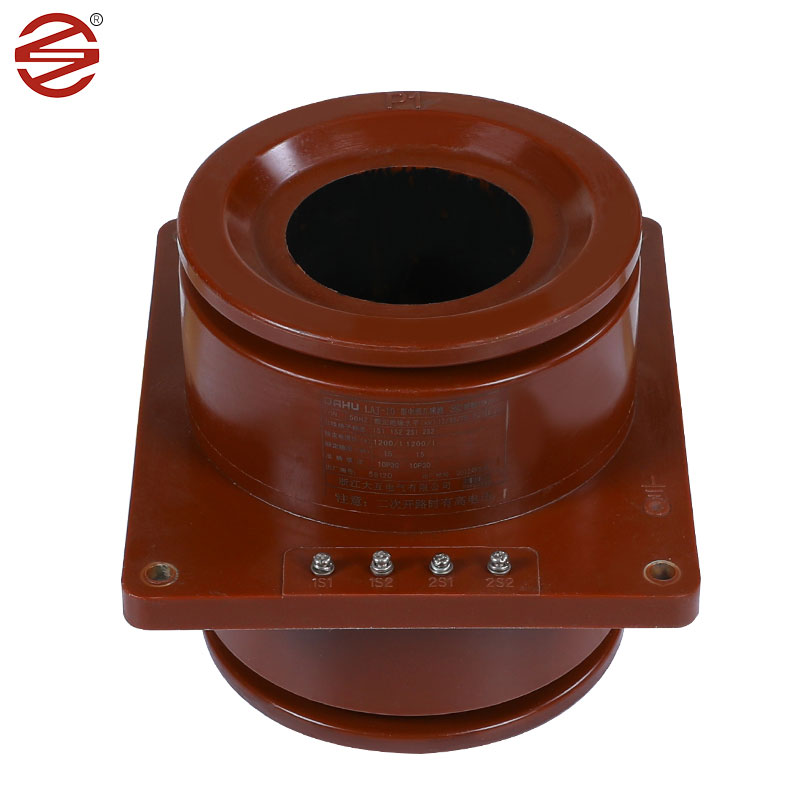

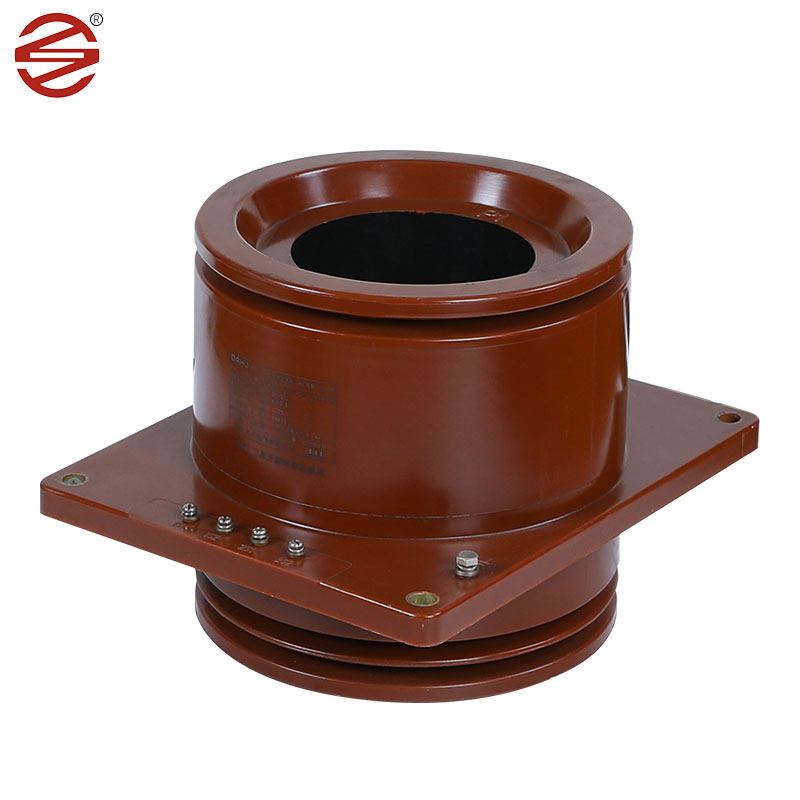

Strednapäťový transformátor vnútorného prúdu od spoločnosti Dahu Electric si môžete kúpiť s dôverou, pretože sme skúseným výrobcom vysokokvalitného transformátora vnútorného prúdu vysokého napätia. Sľubujeme, že vám poskytneme najlepší servis po predaji a rýchle dodanie.
Plechy z kremíkovej ocele valcované za studena: Stredný vnútorný transformátor prúdu zvyčajne používa ako jadro plechy z kremíkovej ocele valcované za studena. Tieto materiály sú valcované za studena a majú vynikajúce magnetické vlastnosti, ako je vysoká permeabilita a nízke straty v jadre, vďaka čomu sú ideálne pre prúdové transformátory. Použitím za studena valcovaného silikónového oceľového plechu ako základného materiálu môže prúdový transformátor dosiahnuť efektívny prenos energie, čím sa zlepší účinnosť systému. V porovnaní s inými materiálmi majú plechy z kremíkovej ocele valcované za studena nižšie hysterézne slučky a magnetizačné straty, čo znamená menšie plytvanie energiou a nižšiu spotrebu energie.
Epoxidová živica: Epoxidová živica má vynikajúce dielektrické vlastnosti a mechanickú pevnosť, je prvou voľbou izolačného materiálu pre vnútorný transformátor prúdu stredného napätia. Epoxidové odliatky poskytujú spoľahlivú izoláciu, ktorá chráni vnútorné komponenty pred elektrickým poškodením a faktormi prostredia.
Meď: Medené vodiče sa zvyčajne používajú pre vinutia v strednonapäťových vnútorných transformátoroch prúdu. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú odolnosť, umožňujú efektívny prenos prúdových signálov a zároveň odolávajú prevádzkovému namáhaniu.
Materiál (epoxidová živica): Strednenapäťový vnútorný transformátor prúdu používa kryty vyrobené z epoxidovej živice, ktorá má vynikajúce izolačné vlastnosti a môže zabrániť kríženiu prúdu alebo napätia pre bezpečnú prevádzku obvodu. Je tiež odolný voči vysokým teplotám a korózii a má dobrý tesniaci výkon pre vodotesnosť a odolnosť voči vlhkosti. Epoxidové transformátory sú ľahšie a ľahšie sa inštalujú a udržiavajú v porovnaní s transformátormi ponorenými do oleja.
Strednonapäťový vnútorný transformátor prúdu vyrobený spoločnosťou DAHU ELECTRIC vyniká ako nevyhnutný komponent vo vnútorných rozvodných skriniach, ktorý hrá kľúčovú úlohu v moderných elektrických systémoch. Jeho mnohostranné funkcie siahajú ďaleko za rámec jednoduchého merania prúdu a zahŕňajú životne dôležité úlohy, ako je monitorovanie elektrickej energie a bezproblémová prevádzka ochranných relé naprieč jednofázovými aj trojfázovými AC systémami.
Okrem svojich funkčných schopností je strednonapäťový vnútorný transformátor prúdu od DAHU ELECTRIC príkladom záväzku ku kvalite a inováciám. Jeho pokročilé funkcie spolu s prísnym testovaním a zhodou s priemyselnými normami vzbudzujú dôveru v jeho výkon a spoľahlivosť.
Náš produkt pokovovanie skrutiek a spodnej dosky dosahuje 8 um / min, čo je viac odolné voči vlhkosti a korózii. Lesk je lepší.
1. | Aplikácia | Meranie |
2 | Inštalácia | Vnútorný |
3. | Stavebníctvo | Suchý typ epoxidovej živice Cast |
4 | Izolácia | Liata živica |
5. | Počet fáz | Slobodný |
6. | Menovitá frekvencia | 50 Hz |
7. | Primárne menovité napätie systému | 11 kV medzi fázami |
8. | Maximálne napätie systému | 12 kV z fázy do fázy |
9. | Uzemnenie systému | Účinne uzemnené |
10. | Základná úroveň izolácie (1,2/50 μs. | 75 KV |
11. | Výdržné napätie výkonovej frekvencie (1 min.50 Hz) |
28 KV |
12. 13. |
pomer: 11kV napájač Primárny |
10-20/5A Jednoduché vinutie |
14. | Sekundárne | Jednoduché vinutie |
15. | Trieda presnosti | 0,2/0,25 pre meranie |
16. | Záťaž a) na meranie |
7,5-10 VA |
17. | Krátkodobé aktuálne hodnotenie | Minimálne 10 kA na 1 sekundu |
18. | Rozšírené aktuálne hodnotenie | 120 % menovitého prúdu |
19. | Over Current Rating | <10A |
20. | Plazivá vzdialenosť | 25 mm/KV (min |
21. | Štandardné | Dizajn, výroba, testovanie, inštalácia a Plnenie bude v súlade s najnovšie vydania IBC 61869-1 & IEC 61869-2 |
