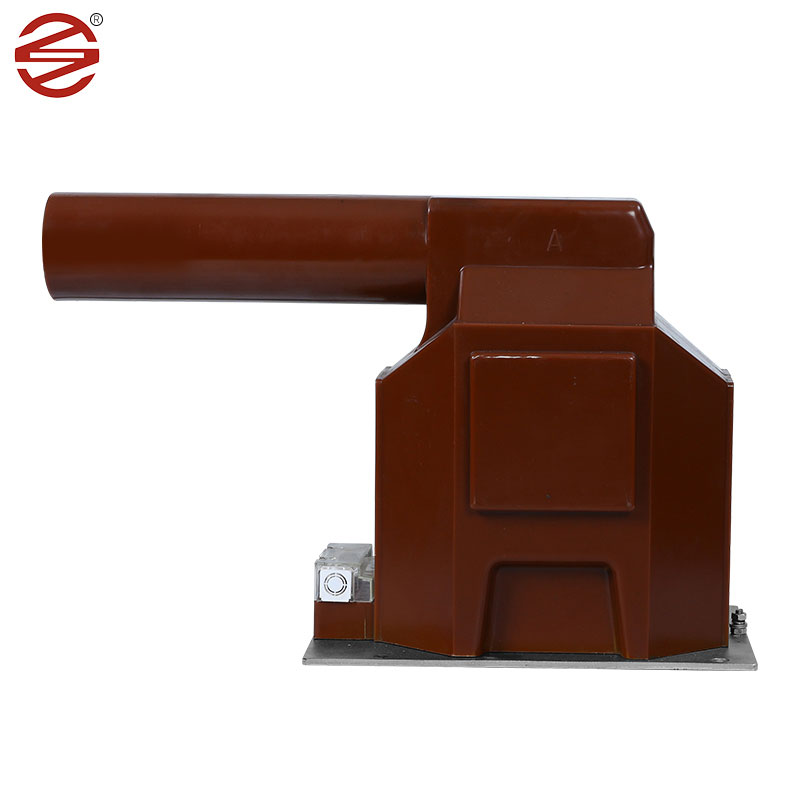

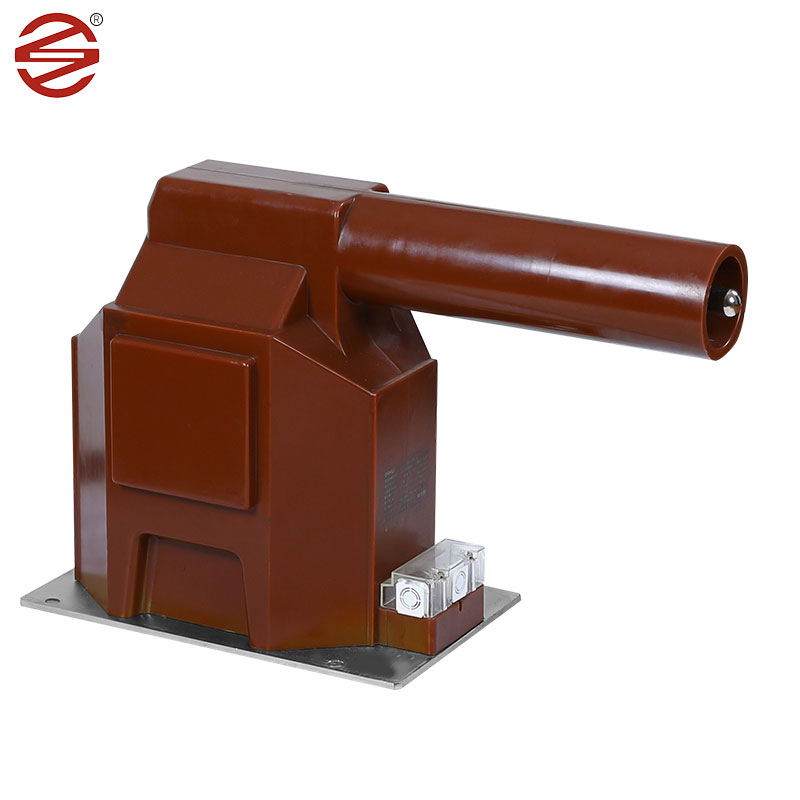

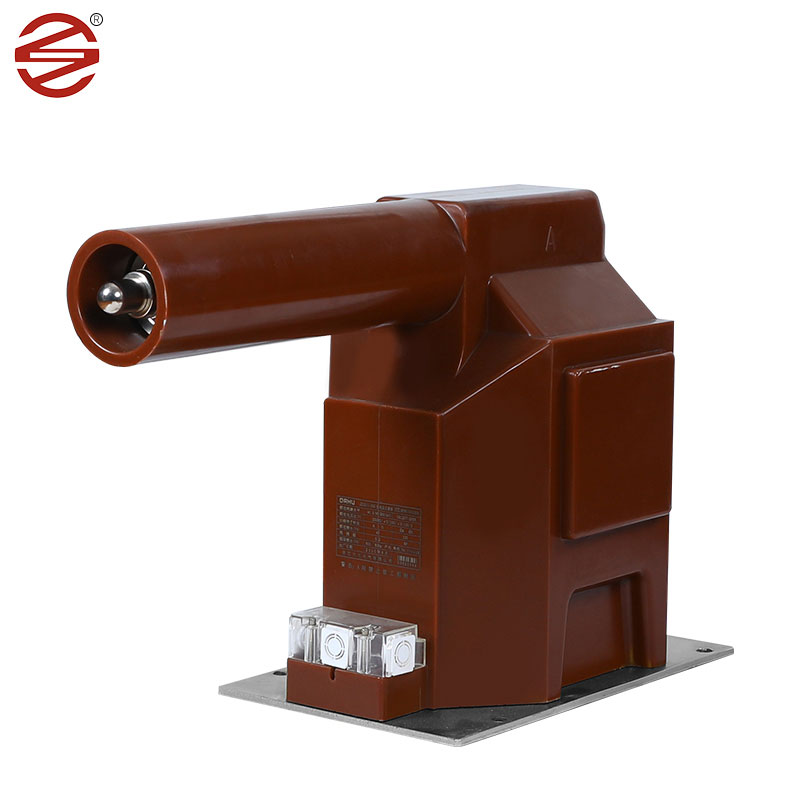

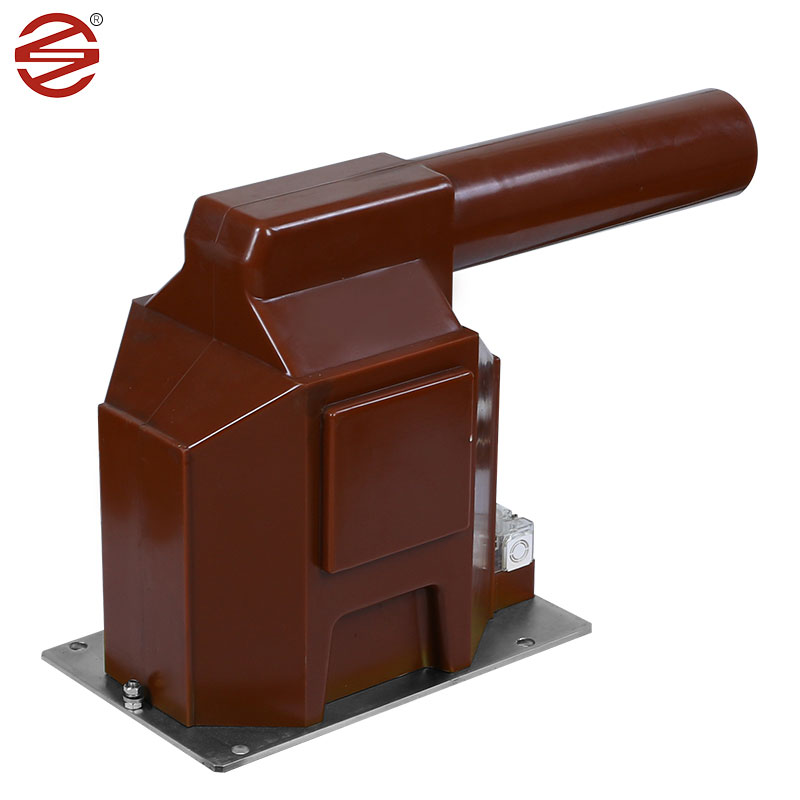

Transformátor stredného napätia

Transformátor stredného napätia vyrábaný spoločnosťou Dahu Electric je nevyhnutnou súčasťou v vnútorných spínacích skriniach a zohráva kľúčovú úlohu v moderných elektrických systémoch. Meria nielen napätie, ale vykonáva aj dôležité úlohy, ako je monitorovanie elektrickej energie a zabezpečenie hladkej prevádzky ochranných relé v jednofázových aj trojfázových striedavých systémoch.

Odoslať dopyt

Popis produktu

Okrem svojich funkčných schopností je transformátor stredného napätia z Dahu Electric známy svojím záväzkom voči kvalite a inováciám. Zahŕňa pokročilé funkcie, prechádza prísnym testovaním a spĺňa priemyselné štandardy, čím zabezpečuje spoľahlivý výkon.

Silikónový oceľový list s valcom za studena: Kvôli svojim vynikajúcim magnetickým vlastnostiam sa široko používa ako základný materiál stredného napätia transformátora v energetickom priemysle. List o oceľovej kremíku valcovanej za studena má charakteristiky vysokej priepustnosti a nízkej straty jadra, vďaka čomu má vynikajúci výkon prenosu energie. Sú schopní efektívne vykonávať magnetické polia, previesť elektrickú energiu na magnetickú energiu a prenášať ju na iné elektrické zariadenia.

Epoxidová živica: Epoxidová živica je široko používaný materiál s vynikajúcimi dielektrickými vlastnosťami a mechanickou pevnosťou. Obzvlášť vhodný ako primárny izolačný materiál transformátora stredného napätia. Dielektrické vlastnosti epoxidových živíc sa vzťahujú na ich schopnosť odolávať toku napätia, čo je nevyhnutné na zabezpečenie bezpečnej a účinnej prevádzky elektrických zariadení. Vďaka svojej vysokej dielektrickej pevnosti môžu epoxidové živice odolávať úrovne vysokého napätia bez toho, aby sa rozpadli, čo ich robí ideálnymi na izoláciu transformátora napätia.

Epoxidové odlievanie je epoxidová živica naliata do formy, aby poskytla spoľahlivú izoláciu pre transformátor napätia. Proces odlievania zaisťuje rovnomernú a plynulú izolačnú vrstvu, ktorá účinne zabraňuje elektrickému rozkladu a úniku. Izolácia okrem toho blokuje vlhkosť, prach, chemikálie a ďalšie environmentálne faktory, čím ďalej zvyšuje ochranu vnútorných komponentov. Táto výrobná metóda zaručuje kvalitu a spoľahlivosť odliatkov, vďaka čomu je jedným z bežne používaných izolačných materiálov v energetickom priemysle.

Meď: Vodiče medi sa zvyčajne používajú na vinutie v transformátore stredného napätia. Tieto materiály ponúkajú vysokú elektrickú vodivosť a mechanickú trvanlivosť, čo umožňuje efektívny prenos prúdových signálov pri zdržiavaní prevádzkových napätí.

Nadradenosť produktu

Náš produktový pokovovanie skrutiek a spodnej dosky dosahuje 8UM/min, čo je viac odolné voči vlhkosti a odolné voči hrdzi. Gloss je lepší.

1.	Aplikácia	Meranie
2.	Inštalácia	Vnútorný
3.	Konštrukcia	Suchý odliatok epoxidovej živice
4.	Izolácia	Odliať živicu
5.	Počet fáz	Slobodný
6.	Menovitá frekvencia	50 Hz
7.	Syaten primárne hodnotené napätie	33 kV fáza do fázy
8.	Maximun Syaten napätie	36 kV fázy na phaze
9.	Uzemnenie	Účinne uzemnený
10.	Základná úroveň izolácie (1,2/50 u sec.	170 kv
11.	Frekvencia výkonu, pričom napätie (1 min.50 Hz)	70 kV
12. 13.	Pomer: Podávač 11 kv Prvoradý	400/5A Jednorazové vinutie
14.	Druhoradý	Jednorazové vinutie
15.	Trieda presnosti	0,2/0,25 pre meranie
16.	Bremeno a) Na meranie	10-15 VA
17.	Krátkodobý časový hodnotenie	Minimálne 80 ka pre 1 sekundu
18.	Rozšírené Curent Hodnotenie	120HOF hodnotený prúd
19.	Kreslačná vzdialenosť	30 mm/kV (minimálne)
20.	Norma	Dessmn, výroba, stručenie, inatallácia a výkon je v súlade s Posledné vydania IEC 61869-1 a IBC 61869-2
