Prečo sú napäťové transformátory dôležité pre energetické systémy?

V energetických systémoch je presné meranie a bezpečná prevádzka prvoradá. Či už vo verejných energetických sieťach, priemyselných parkoch alebo komerčných zariadeniach, presné monitorovanie napäťových úrovní je nevyhnutné.Napäťové transformátory, tiež známe ako potenciálne transformátory (PT), zohrávajú v tomto procese zásadnú úlohu.Zhejiang Dahu Electric Co., Ltd.je renomovaný profesionálny výrobca, ktorý sa venuje navrhovaniu a výrobe vysokokvalitných transformátorov napätia od 0,5kV do 35kV. Dahu Electric, ktorá sa nachádza v priemyselnej zóne Xiangyang v meste Yueqing, preslávené svojimi schopnosťami výroby elektrickej energie, využíva svoju výhodnú geografickú polohu, pokročilé technológie a prísny systém riadenia kvality na poskytovanie spoľahlivých, efektívnych a odolných produktov.

Pochopenie napäťových transformátorov

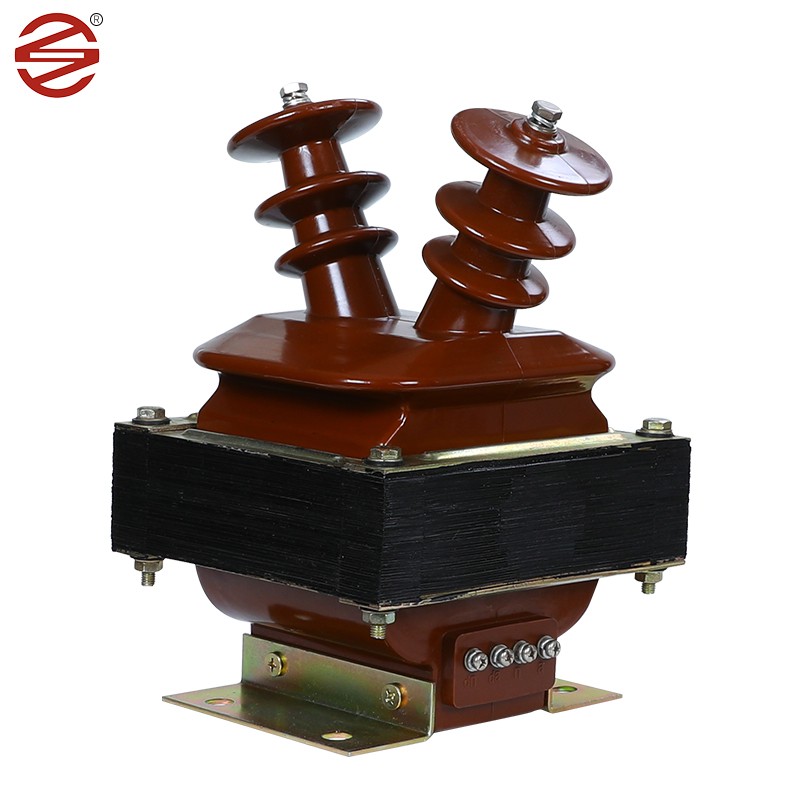

A napäťový transformátorje prístrojový transformátor určený na zníženie primárneho vysokého napätia na štandardizované, nižšie a bezpečnejšie sekundárne napätie. Toto sekundárne napätie je zvyčajne 110 V alebo 120 V, ktoré možno ľahko a bezpečne ovládať meracími prístrojmi, ochrannými relé a elektromermi. Primárnou funkciou napäťového transformátora nie je prenos energie, ale skôr poskytovanie presnej reprezentácie vysokonapäťových priebehov na meranie a ochranu. Izoláciou meracích a riadiacich obvodov od vysokonapäťových elektrických vedení zaisťujú napäťové transformátory bezpečnosť personálu a zariadení.

Hlavné aplikácie napäťových transformátorov

Meranie elektrickej energie: Presne meria spotrebu elektrickej energie na fakturáciu a monitorovanie v energetických a priemyselných aplikáciách.

Ochrana systému: Poskytuje napäťové signály ochranným relé na spustenie ističov v prípade porúch, ako je prepätie, podpätie alebo zemné spojenie.

Monitorovanie kvality napájania: Monitoruje úrovne napätia, poklesy napätia, nárasty a harmonické skreslenie v energetických systémoch.

Synchronizácia generátora: Zabezpečuje správnu synchronizáciu medzi generátormi a sieťou prispôsobením amplitúdy napätia a fázového uhla.

Ovládanie napätia: Poskytuje spätnú väzbu pre systémy automatickej regulácie napätia.

Prečo si vybrať nás?

Dahu dodržiava obchodnú filozofiu „riadený technológiou, orientovaný na ľudí“ a je odhodlaný presadzovať dokonalosť. Táto filozofia poháňa neustále inovácie a dodržiavanie najvyšších štandardov kontroly kvality.

Vynikajúca kvalita produktov: Spoločnosť Dahu považuje kvalitu produktov za životnú miazgu spoločnosti, ktorá využíva moderné domáce výrobné zariadenia a zavádza komplexný systém riadenia počas celého výrobného procesu.

Silné možnosti výskumu a vývoja a inovácie: Dahu drží krok s dobou a svoje produkty navrhuje tak, aby sa prispôsobili neustále sa meniacim požiadavkám trhu a technologickému pokroku.

Široký rozsah napätia: Dahu využíva svoje skúsenosti s výrobou transformátorov od 0,5 kV do 35 kV a poskytuje riešenia pre širokú škálu aplikácií, od distribúcie nízkeho napätia až po sekundárny prenos stredného napätia.

Bezpečný a efektívny: Každý napäťový transformátor je navrhnutý podľa medzinárodných noriem bezpečnosti a účinnosti, čo zaisťuje spoľahlivú prevádzku v kritických prostrediach.

Časté otázky o napäťovom transformátore (často kladené otázky)

1. Aký je rozdiel medzi napäťovým transformátorom (VT) a prúdovým transformátorom (CT)?

Aj keď sú oba prístrojové transformátory, slúžia zásadne na odlišné účely. Prúdový transformátor je navrhnutý tak, aby znížil vysoký primárny prúd na bezpečný, merateľný sekundárny prúd, typicky 5A alebo 1A. Jeho primárne vinutie je zapojené do série s napájacím obvodom. Na rozdiel od toho je napäťový transformátor navrhnutý tak, aby znížil vysoké primárne napätie na bezpečné, merateľné sekundárne napätie, typicky 110 V alebo 120 V. Jeho primárne vinutie je zapojené paralelne cez fázu a nulu alebo zem. V podstate CT merajú prúd a VT merajú napätie. Použitie správneho transformátora pre jeho zamýšľanú aplikáciu je rozhodujúce pre bezpečnosť a presnosť systému.

2. Môže byť napäťový transformátor použitý na meranie aj na ochranu v tej istej jednotke?

Áno, mnoho moderných napäťových transformátorov je navrhnutých s viacerými sekundárnymi jadrami alebo vinutiami, aby slúžili obom funkciám súčasne. Napríklad jeden VT môže mať jedno vinutie jadra pre vysokú presnosť (napr. trieda 0,5) určené na meranie príjmu a samostatné vinutie jadra pre vyššiu kapacitu zaťaženia (napr. trieda 3P) určené na napájanie ochranných relé. Táto dvojfunkčná konštrukcia je priestorovo efektívna a nákladovo efektívna na inštaláciu do kompaktného rozvádzača. Je dôležité skontrolovať typový štítok transformátora a údajový list, aby ste potvrdili dostupné triedy presnosti a menovité výkony pre každé vinutie.

3. Aké sú kritické faktory, ktoré je potrebné zvážiť pri výbere napäťového transformátora pre konkrétnu aplikáciu?

Výber správneho napäťového transformátora zahŕňa starostlivú analýzu niekoľkých kľúčových parametrov. Po prvé, systémové napätie: Menovité primárne napätie transformátora sa musí zhodovať alebo prevyšovať menovité prevádzkové napätie systému. Po druhé, účel aplikácie: Zistite, či ide o meranie (vyžadujúce vysokú presnosť ako 0,2 alebo 0,5) alebo ochranu (vyžadujúce triedy ako 3P alebo 6P). Po tretie, Connected Burden: Vypočítajte celkovú spotrebu VA všetkých zariadení (meračov, relé) pripojených k sekundárnemu okruhu; menovitý výkon VT musí byť väčší ako toto celkové zaťaženie, aby sa zachovala jeho presnosť. Po štvrté, prostredie inštalácie: Rozhodnite sa, či je potrebný vnútorný (suchý, čistý) alebo vonkajší (odolný voči poveternostným vplyvom) model, berúc do úvahy faktory ako vlhkosť, znečistenie a okolitá teplota. Nakoniec sa uistite, že úroveň izolácie (výkon-frekvencia a impulzné výdržné napätie) je vhodná pre úroveň poruchy systému a podmienky prepätia.
