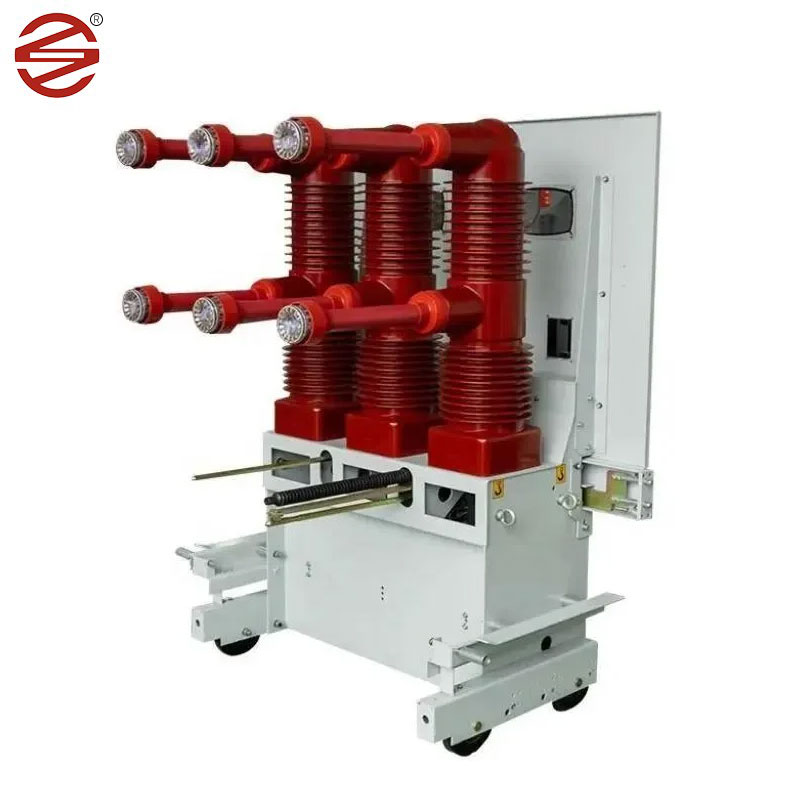

40,5 kV vákuový istič

Vákuový istič s obvodom 40,5 kV vyrobený spoločnosťou Dahu Electric je vhodný pre trojfázový AC 50Hz, 40,5 kV systém. Môže sa použiť pre priemyselné a ťažobné podniky, elektrárne a rozvodne ako prepínanie prúdu zaťaženia, preťaženie prúdového prúdu a je vhodný pre časté prevádzkové príležitosti. Tento istič prijíma štruktúru usporiadania nahor a nadol, ktorá účinne znižuje hĺbku ističa. A prijmite kompozitnú izolačnú štruktúru, trojfázový oblúkový hasiaci komoru a pridružené nabité telo oddelené tromi nezávislými izolačnými izolačnými škrupinami epoxidovej živice.

Odoslať dopyt

Popis produktu

Po použití kompozitnej izolačnej štruktúry je 40,5 kV vákuový istič spĺňa požiadavky na vzdialenosť vzduchu a vzdialenosť tečenia za normálnych prevádzkových podmienok a účinne znižuje objem ističa, hlavná vodivská slučková vákuová prerušenie a dynamické a statické vodivé pripojenie sú nainštalované v izolačnom valci, takže fáza je iba 300 mm. Elektrické pripojenia hlavného obvodu sú všetky pevné pripojenia s vysokou spoľahlivosťou.

Podrobnosti o produkte

Modulárny mechanizmus

Návrh modulárneho mechanizmu, vysoko štandardizovaná štruktúra;

Mechanizmus sa dá ľahko zostaviť / rozobrať a ľahko sa udržiava;

Vysoká spoľahlivosť s menším počtom častí

Integrovaná rukoväť nabíjania, uľahčuje a ľahko prevádzku

Tyč typu hrnca

Izolačný materiál, ktorý je priateľský k životnému prostrediu, PA66 poskytuje nízku hmotnosť, vysoký dielektrický výkon;

Recyklovateľné a ľahké zneškodnenie po životnom cykle produktu;

Nákladovo efektívne a spoľahlivé;

Vysáčanie

Plne spĺňa požiadavky štandardov IEC a GB;

Úplné vzájomné prepojenie, predchádzanie myle a zabezpečenie bezpečnosti v prevádzke;

Modulárny dizajn, skrátená doba dodania;

Malý otvárací odraz a vynikajúci výkon;

Výkonnosť

Produkt je vybavený bistabilným permanentným prevádzkovým mechanizmom, mechanizmom je vybavený permanentným magnetom, ktorý je permanentným magnetom, aby sa zabezpečila zadržiavacia sila, takže spínač je udržiavaný v otvorenom a uzavretom stave, v porovnaní s konvenčným operačným mechanizmom pružiny, počet mechanických častí je znížený, počet mechanických častí je výrazne zvýšený.

Hlavná technická špecifikácia

projekt		jednotka	Parameter
Menovité napätie		kv	40.5
Menovitý prúd		A	1250		1600	2000、2500
Menovité skratové prelomenie prúdu		ten	25	31.5	25	31.5
Dynamický stabilný prúd (najvyššia hodnota)		ten	63	80	63	80
4S tepelný stabilný prúd		ten	25	31.5	25	31.5
Menené skratovanie prúdu (najvyššia hodnota)		ten	63	80	63	80
Časy prerušenia hodnoteného skratového prúdu		Časy	20
Menovitá prevádzková sekvencia			O-0,3 S-CO-180 S-CO
Menovitá izolácia vyrovnanie	Frekvencia výkonu 1 min. Oddrčte napätie	kv	95
	Bleskový impulz vydrží napätie (najvyššia hodnota)		185
Mechanická životnosť		Časy	10000
Menené otváranie jednotlivých kondenzátorov a aktuálne		A	630
Menené back-to-back kondenzátorové banka aktuálne		A	400
Napätie s hodnotením motora na ukladanie energie		V	AC 、 DC: 110; 220
Menovitý výkon na ukladanie energie		W	≤ 230
Čas skladovania energie na ukladanie energie		S	≤15
Menovité napätie uzatvárania a otvárania cievky		V	DC: 110; 220
Menené prúdové a otváracie cievky		A	1,05 (110 V) 0,96 (220 V)
Otvorenie		mm	20 ± 2
Kontakt		mm	7,5 ± 1,5
Trojfázová kombinácia rôznych období		ms	≤2
Odskočenie času zatvorenia kontaktov		ms	≤3
Odpor hlavného obvodu (s výnimkou kontaktu steny)		detský	≤ 40
