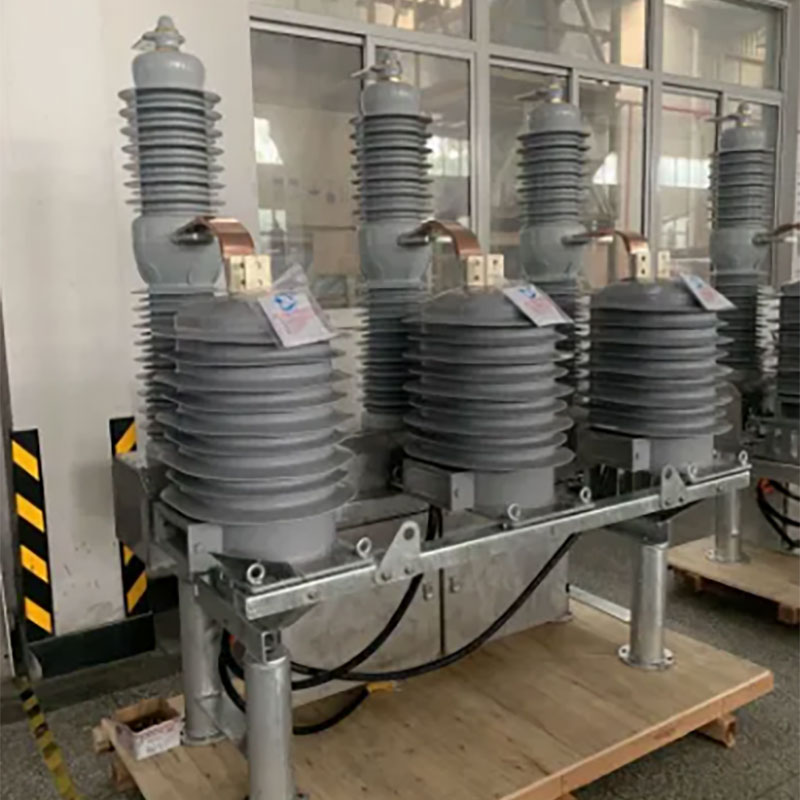

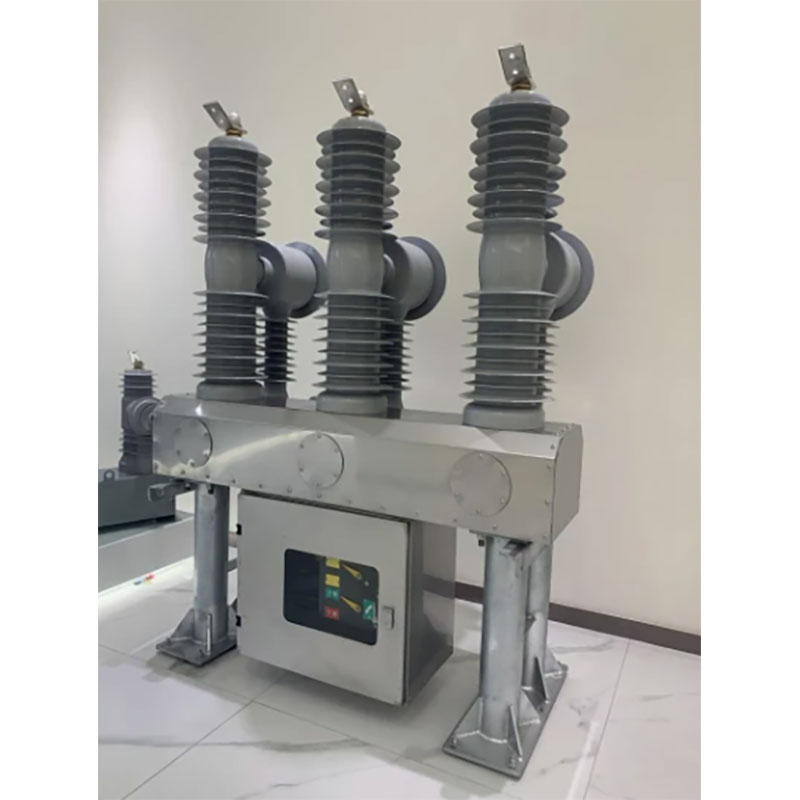

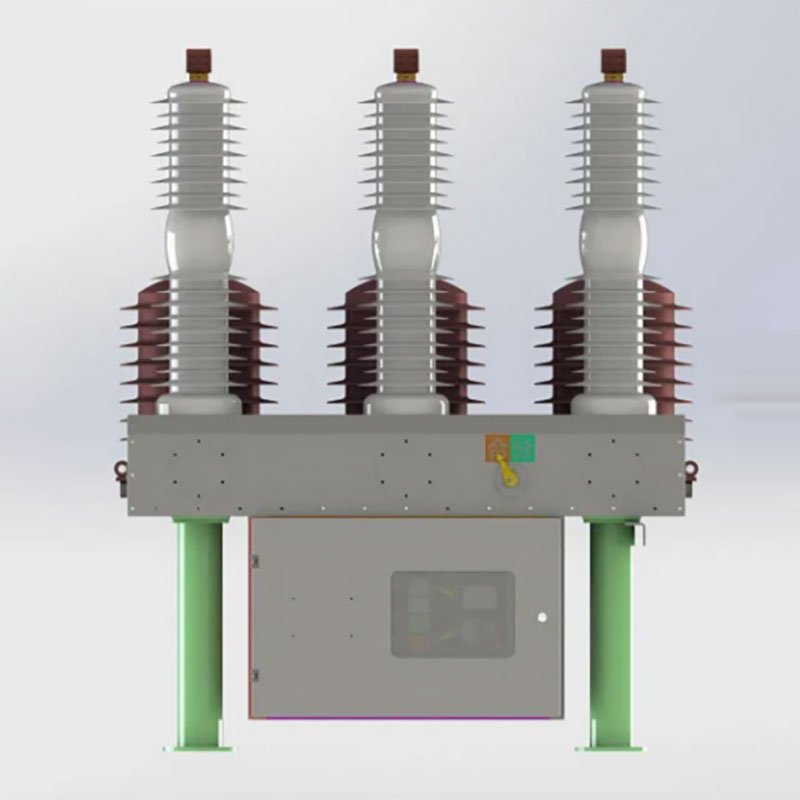

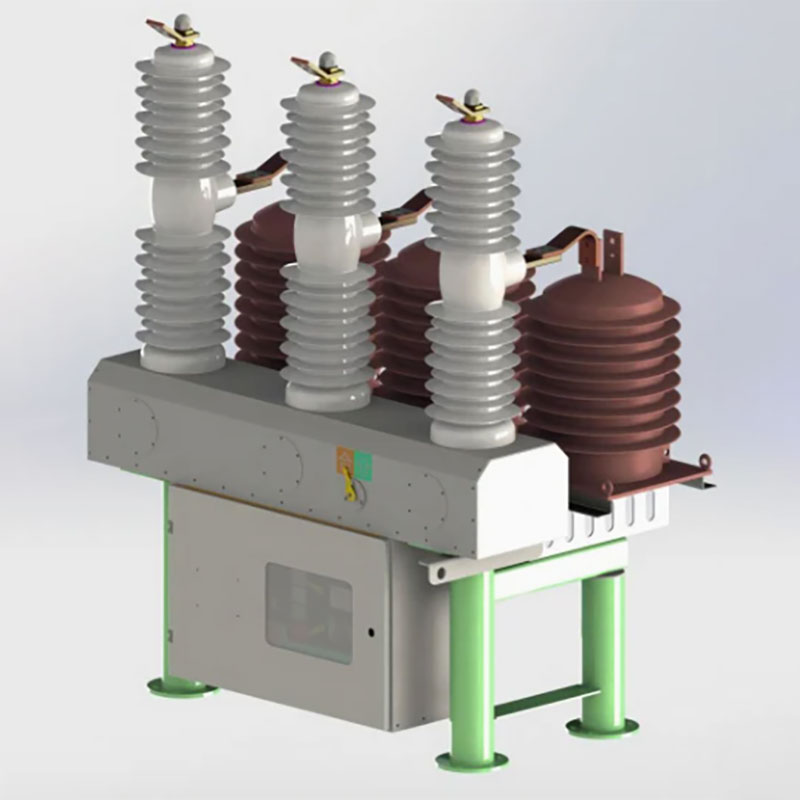

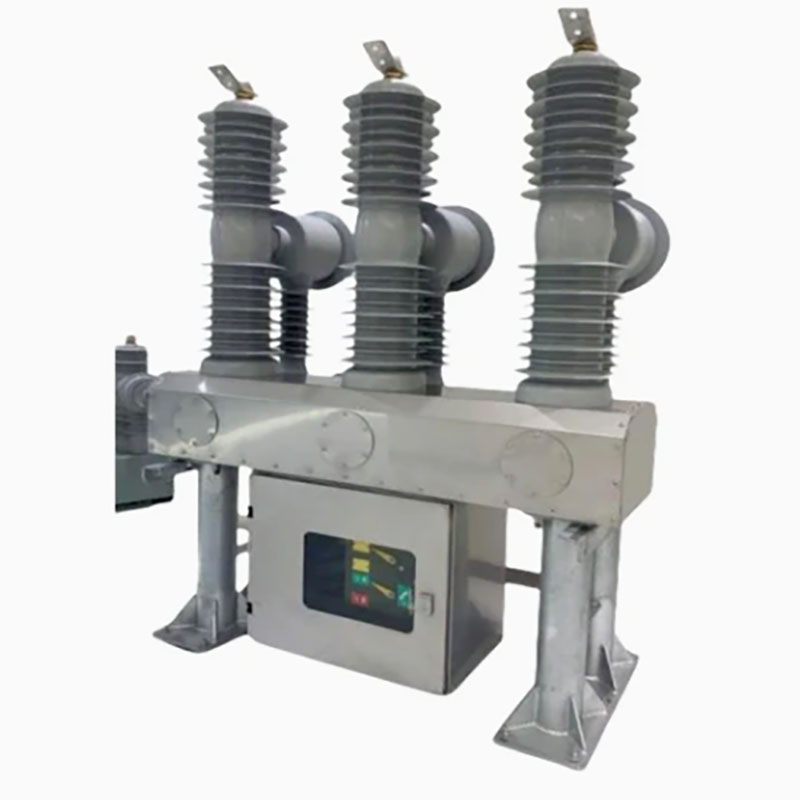

Vonkajší vákuový istič

Vonkajší vákuový istič vyrábaný spoločnosťou Dahu Electric je vonkajšia distribučná jednotka menovité napätie 40,5 kV a frekvencia 50 Hz, ktorá sa vzťahuje na stranu podávača rozvodne a priemyselný a banský podnik, ktorý potrebuje všeobecnú ochranu, kontrolu a častú prevádzku prepínača.

Odoslať dopyt

Popis produktu

Hlavné telo ističa obsahuje vyhynutie vákua, jednoduchú štruktúru, výkonnú prerušujúcu schopnosť a dlhú životnosť. Pól je vyrobený z epoxidového živicového / silikónového gumového izolátora, bez plynu oleja a SF6, tento tuhý izolovaný vákuový istič je navrhnutý prostredie.

Po použití kompozitnej izolačnej štruktúry, vonkajší vákuový istič spĺňa požiadavky na vzdialenosť vzduchu a vzdialenosť pre tečúcu za normálnych prevádzkových podmienok a účinne znižuje objem ističa, hlavná vodivská slučková prerušovacia slučka je do izolačného valca nainštalovaná iba 300 mm. Elektrické pripojenia hlavného obvodu sú všetky pevné pripojenia s vysokou spoľahlivosťou.

Podrobnosti o produkte

Modulárny mechanizmus

Návrh modulárneho mechanizmu, vysoko štandardizovaná štruktúra;

Mechanizmus sa dá ľahko zostaviť / rozobrať a ľahko sa udržiava;

Vysoká spoľahlivosť s menším počtom častí

Integrovaná rukoväť nabíjania, uľahčuje a ľahko prevádzku

Tyč typu hrnca

Izolačný materiál, ktorý je priateľský k životnému prostrediu, PA66 poskytuje nízku hmotnosť, vysoký dielektrický výkon;

Recyklovateľné a ľahké zneškodnenie po životnom cykle produktu;

Nákladovo efektívne a spoľahlivé;

Vysáčanie

Plne spĺňa požiadavky štandardov IEC a GB;

Úplné vzájomné prepojenie, predchádzanie myle a zabezpečenie bezpečnosti v prevádzke;

Modulárny dizajn, skrátená doba dodania;

Malý otvárací odraz a vynikajúci výkon;

Výkonnosť

Produkt je vybavený bistabilným permanentným prevádzkovým mechanizmom, mechanizmom je vybavený permanentným magnetom, ktorý je permanentným magnetom, aby sa zabezpečila zadržiavacia sila, takže spínač je udržiavaný v otvorenom a uzavretom stave, v porovnaní s konvenčným operačným mechanizmom pružiny, počet mechanických častí je znížený, počet mechanických častí je výrazne zvýšený.

Hlavná technická špecifikácia

Technické parametre
No	Položka			Jednotka	Hodnota
1	Menovité napätie			kv	40.5
2	Menovitá izolácia úroveň (hladina mora: 1 000 m)	1 min časť vydržať napätie	Skúška		95
			Mokrý test (Zem vonkajší izolácia)		85
		Bleskový impulz vydrží napätie (vrchol) 1,2/50us			200
3	Menovitý prúd			A	1600/2500
4	Menovitá frekvencia			Hz	50/60
5	Hodnotený skrat prelomenie prúdu			ten	31.5
6	Menovitá prevádzková sekvencia			O-0,3S-CO-180S- CO-180S-C
7	Menené časy zlomenia prúdu skratu			časy	20
8	Menovité zatvárací prúd skratu (vrchol)			ten	80
9	Menené vrchol odoláva prúdu				50
10	Hodnotený krátky čas odoláva aktuálnemu				31.5
11	Úplne prelomenie času			S	<0,125
12	Menené trvanie skratu				4
13	Mechanická životnosť			časy	10000
14	Menené prevádzkové napätie a pomocný obvod hodnotený napätie			V	110/220

Mechanické charakteristické parametre ističa

No	Položka	Jednotka	Hodnota
1	Kontaktné povolenie	mm	18 ± 1
2	Nadmerne	mm	6 ± 1
3	Otváracia rýchlosť	M/s	1,6 ± 0,2
4	Záverečná rýchlosť	M/s	0,8 ± 0,2
5	Simultánnosť trojfázového otvorenia a zatvárania	ms	≤2
6	Fázová vzdialenosť	mm	680 ± 2
7	Kontaktujte zatvorenie času odchodu	ms	≤3
8	Každý fázový odpor vodivého obvodu	detský	≤60
9	Zatváracia doba	ms	25 ~ 60
10	Otváracia doba	ms	20 ~ 50
11	Menovitá frekvencia výkonu motora na ukladanie energie	W	110
12	Menovité napätie motora energetického motorového motora	V	220
13	Max./min.motorové napätie		120%/80%
14	Menené zatváracie prevádzkové napätie		220
15	Max./min. Záverečné prevádzkové napätie		120%/80%
16	Menené otváracie prevádzkové napätie		220
17	Max./min. Otváracie prevádzkové napätie		120%/65%

Technické parametre prevádzkového mechanizmu
No	Položka		Jednotka	Hodnota
1	Menovité prevádzkové napätie	Otváracia trojica	V	AC220
		Záverečník		AC220
2	Menovitý odpor	Otváracia trojica	Ω	56
		Záverečník		56
3	Menovitá frekvencia výkonu	Otváracia trojica	W	320
		Záverečník
4	Frekvencia výkonu motora na ukladanie energie			110
5	Menovité napätie skladovania energie motora		V	AC220
6	Čas skladovania energie		S	≤10
